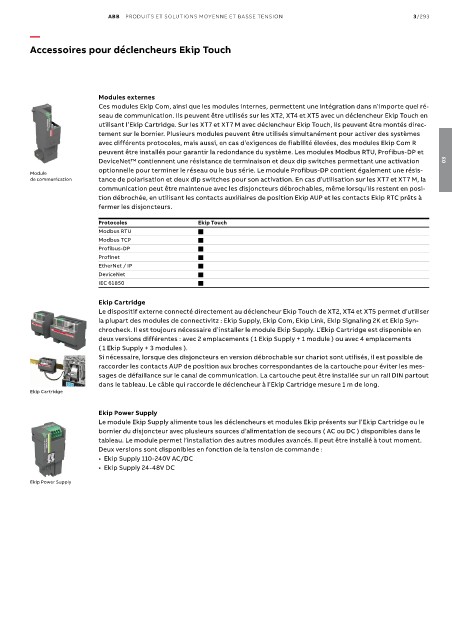

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/293

—
Accessoires pour déclencheurs Ekip Touch

Modules externes
Ces modules Ekip Com, ainsi que les modules internes, permettent une intégration dans n’importe quel ré-
seau de communication. Ils peuvent être utilisés sur les XT2, XT4 et XT5 avec un déclencheur Ekip Touch en
utilisant l’Ekip Cartridge. Sur les XT7 et XT7 M avec déclencheur Ekip Touch, ils peuvent être montés direc-
tement sur le bornier. Plusieurs modules peuvent être utilisés simultanément pour activer des systèmes
avec différents protocoles, mais aussi, en cas d’exigences de fiabilité élevées, des modules Ekip Com R
peuvent être installés pour garantir la redondance du système. Les modules Modbus RTU, Profibus-DP et
DeviceNet™ contiennent une résistance de terminaison et deux dip switches permettant une activation 03
optionnelle pour terminer le réseau ou le bus série. Le module Profibus-DP contient également une résis-
Module
de communication tance de polarisation et deux dip switches pour son activation. En cas d’utilisation sur les XT7 et XT7 M, la
communication peut être maintenue avec les disjoncteurs débrochables, même lorsqu’ils restent en posi-
tion débrochée, en utilisant les contacts auxiliaires de position Ekip AUP et les contacts Ekip RTC prêts à
fermer les disjoncteurs.

Protocoles Ekip Touch
Modbus RTU 
Modbus TCP 
Profibus-DP 
Profinet 
EtherNet / IP 
DeviceNet 
IEC 61850 

Ekip Cartridge
Le dispositif externe connecté directement au déclencheur Ekip Touch de XT2, XT4 et XT5 permet d’utiliser
la plupart des modules de connectivitz : Ekip Supply, Ekip Com, Ekip Link, Ekip Signaling 2K et Ekip Syn-
chrocheck. Il est toujours nécessaire d’installer le module Ekip Supply. L’Ekip Cartridge est disponible en
deux versions différentes : avec 2 emplacements ( 1 Ekip Supply + 1 module ) ou avec 4 emplacements
( 1 Ekip Supply + 3 modules ).
Si nécessaire, lorsque des disjoncteurs en version débrochable sur chariot sont utilisés, il est possible de
raccorder les contacts AUP de position aux broches correspondantes de la cartouche pour éviter les mes-
sages de défaillance sur le canal de communication. La cartouche peut être installée sur un rail DIN partout
dans le tableau. Le câble qui raccorde le déclencheur à l’Ekip Cartridge mesure 1 m de long.
Ekip Cartridge

Ekip Power Supply
Le module Ekip Supply alimente tous les déclencheurs et modules Ekip présents sur l’Ekip Cartridge ou le
bornier du disjoncteur avec plusieurs sources d’alimentation de secours ( AC ou DC ) disponibles dans le
tableau. Le module permet l’installation des autres modules avancés. Il peut être installé à tout moment.
Deux versions sont disponibles en fonction de la tension de commande :
• Ekip Supply 110-240V AC/DC
• Ekip Supply 24-48V DC

Ekip Power Supply
