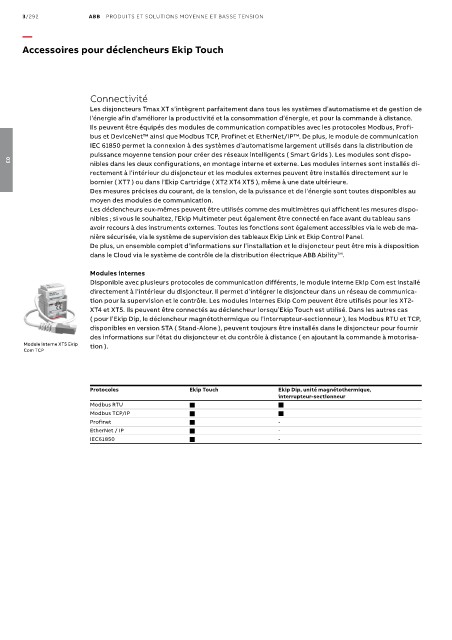

3/292 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Accessoires pour déclencheurs Ekip Touch

Connectivité
Les disjoncteurs Tmax XT s’intègrent parfaitement dans tous les systèmes d’automatisme et de gestion de
l’énergie afin d’améliorer la productivité et la consommation d’énergie, et pour la commande à distance.
Ils peuvent être équipés des modules de communication compatibles avec les protocoles Modbus, Profi-
bus et DeviceNet™ ainsi que Modbus TCP, Profinet et EtherNet/IP™. De plus, le module de communication
IEC 61850 permet la connexion à des systèmes d’automatisme largement utilisés dans la distribution de
puissance moyenne tension pour créer des réseaux intelligents ( Smart Grids ). Les modules sont dispo-
nibles dans les deux configurations, en montage interne et externe. Les modules internes sont installés di-
03
rectement à l’intérieur du disjoncteur et les modules externes peuvent être installés directement sur le
bornier ( XT7 ) ou dans l’Ekip Cartridge ( XT2 XT4 XT5 ), même à une date ultérieure.
Des mesures précises du courant, de la tension, de la puissance et de l’énergie sont toutes disponibles au
moyen des modules de communication.
Les déclencheurs eux-mêmes peuvent être utilisés comme des multimètres qui affichent les mesures dispo-
nibles ; si vous le souhaitez, l’Ekip Multimeter peut également être connecté en face avant du tableau sans
avoir recours à des instruments externes. Toutes les fonctions sont également accessibles via le web de ma-
nière sécurisée, via le système de supervision des tableaux Ekip Link et Ekip Control Panel.
De plus, un ensemble complet d’informations sur l’installation et le disjoncteur peut être mis à disposition
dans le Cloud via le système de contrôle de la distribution électrique ABB Ability .
TM
Modules internes
Disponible avec plusieurs protocoles de communication différents, le module interne Ekip Com est installé
directement à l’intérieur du disjoncteur. Il permet d’intégrer le disjoncteur dans un réseau de communica-
tion pour la supervision et le contrôle. Les modules internes Ekip Com peuvent être utilisés pour les XT2-
XT4 et XT5. Ils peuvent être connectés au déclencheur lorsqu’Ekip Touch est utilisé. Dans les autres cas
( pour l’Ekip Dip, le déclencheur magnétothermique ou l’interrupteur-sectionneur ), les Modbus RTU et TCP,
disponibles en version STA ( Stand-Alone ), peuvent toujours être installés dans le disjoncteur pour fournir
des informations sur l’état du disjoncteur et du contrôle à distance ( en ajoutant la commande à motorisa-
Module interne XT5 Ekip tion ).
Com TCP

Protocoles Ekip Touch Ekip Dip, unité magnétothermique,
interrupteur-sectionneur
Modbus RTU  
Modbus TCP/IP  
Profinet  -
EtherNet / IP  -
IEC61850  -
