Accessoires pour déclencheurs Ekip Touch

Protection

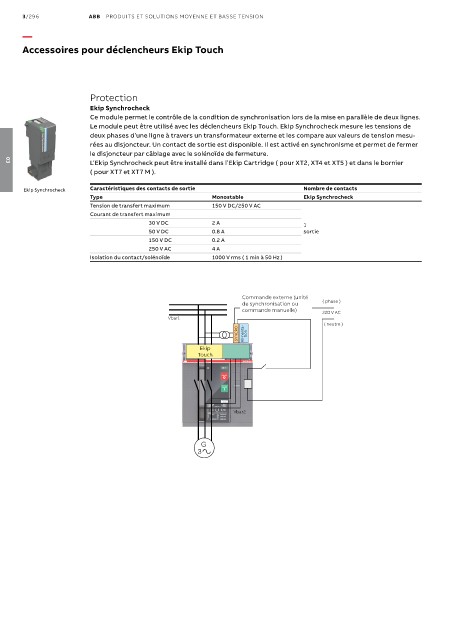

Ekip Synchrocheck
Ce module permet le contrôle de la condition de synchronisation lors de la mise en parallèle de deux lignes.
Le module peut être utilisé avec les déclencheurs Ekip Touch. Ekip Synchrocheck mesure les tensions de
deux phases d’une ligne à travers un transformateur externe et les compare aux valeurs de tension mesu-
rées au disjoncteur. Un contact de sortie est disponible. Il est activé en synchronisme et permet de fermer
le disjoncteur par câblage avec le solénoïde de fermeture.
L’Ekip Synchrocheck peut être installé dans l’Ekip Cartridge ( pour XT2, XT4 et XT5 ) et dans le bornier
03
( pour XT7 et XT7 M ).

Ekip Synchrocheck Caractéristiques des contacts de sortie Nombre de contacts
Type Monostable Ekip Synchrocheck
Tension de transfert maximum 150 V DC/250 V AC
Courant de transfert maximum
30 V DC 2 A 1
50 V DC 0.8 A sortie
150 V DC 0.2 A
250 V AC 4 A
Isolation du contact/solénoïde 1000 V rms ( 1 min à 50 Hz )

Commande externe (unité
de synchronisation ou ( phase )
commande manuelle) 220 V AC
Vbar1
( neutre )
SYNCRO Alimenta- tion

Ekip
Touch

External operating
mechanism (synchronizing
unit or manual operating
mechanism)

Vbar2
