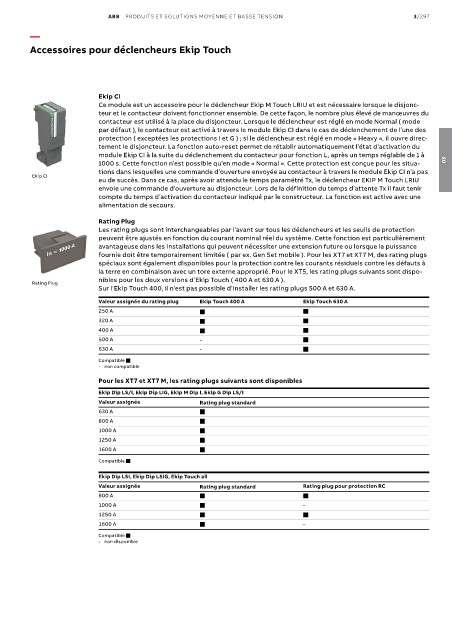

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/297

—
Accessoires pour déclencheurs Ekip Touch

Ekip CI
Ce module est un accessoire pour le déclencheur Ekip M Touch LRIU et est nécessaire lorsque le disjonc-
teur et le contacteur doivent fonctionner ensemble. De cette façon, le nombre plus élevé de manœuvres du
contacteur est utilisé à la place du disjoncteur. Lorsque le déclencheur est réglé en mode Normal ( mode
par défaut ), le contacteur est activé à travers le module Ekip CI dans le cas de déclenchement de l’une des
protection ( exceptées les protections I et G ) ; si le déclencheur est réglé en mode « Heavy », il ouvre direc-
tement le disjoncteur. La fonction auto-reset permet de rétablir automatiquement l’état d’activation du
module Ekip CI à la suite du déclenchement du contacteur pour fonction L, après un temps réglable de 1 à
1000 s. Cette fonction n’est possible qu’en mode « Normal ». Cette protection est conçue pour les situa- 03
tions dans lesquelles une commande d’ouverture envoyée au contacteur à travers le module Ekip CI n’a pas
Ekip CI
eu de succès. Dans ce cas, après avoir attendu le temps paramétré Tx, le déclencheur EKIP M Touch LRIU
envoie une commande d’ouverture au disjoncteur. Lors de la définition du temps d’attente Tx il faut tenir
compte du temps d’activation du contacteur indiqué par le constructeur. La fonction est active avec une
alimentation de secours.

Rating Plug
Les rating plugs sont interchangeables par l’avant sur tous les déclencheurs et les seuils de protection
peuvent être ajustés en fonction du courant nominal réel du système. Cette fonction est particulièrement
avantageuse dans les installations qui peuvent nécessiter une extension future ou lorsque la puissance
fournie doit être temporairement limitée ( par ex. Gen Set mobile ). Pour les XT7 et XT7 M, des rating plugs
spéciaux sont également disponibles pour la protection contre les courants résiduels contre les défauts à
la terre en combinaison avec un tore externe approprié. Pour le XT5, les rating plugs suivants sont dispo-
nibles pour les deux versions d’Ekip Touch ( 400 A et 630 A ).
Rating Plug
Sur l’Ekip Touch 400, il n’est pas possible d’installer les rating plugs 500 A et 630 A.
Valeur assignée du rating plug Ekip Touch 400 A Ekip Touch 630 A
250 A  
320 A  
400 A  
500 A - 
630 A - 
Compatible 
- non compatible
Pour les XT7 et XT7 M, les rating plugs suivants sont disponibles
Ekip Dip LS/I, Ekip Dip LIG, Ekip M Dip I, Ekip G Dip LS/I
Valeur assignée Rating plug standard
630 A 
800 A 
1000 A 
1250 A 
1600 A 
Compatible 

Ekip Dip LSI, Ekip Dip LSIG, Ekip Touch all
Valeur assignée Rating plug standard Rating plug pour protection RC
800 A  
1000 A  -
1250 A  
1600 A  -
Compatible 
- non disponible
