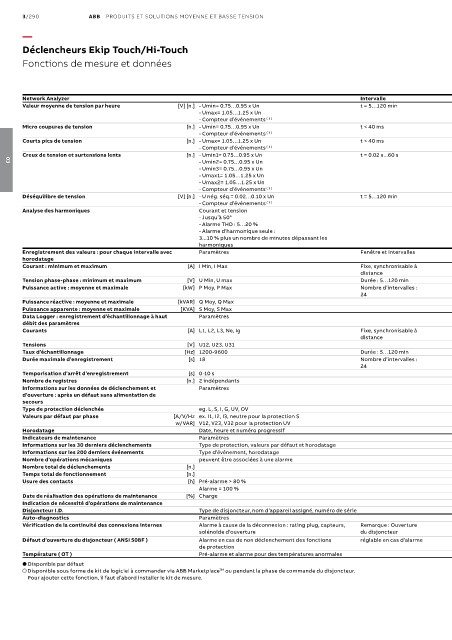

3/290 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Déclencheurs Ekip Touch/Hi-Touch

Fonctions de mesure et données

Network Analyzer Intervalle Ekip Touch Ekip Touch Measuring Ekip Hi-Touch Ekip M Touch Ekip G Touch Ekip G Hi-Touch
Valeur moyenne de tension par heure [V] [n.] - Umin= 0.75…0.95 x Un t = 5…120 min 2 2 ● ●
- Umax= 1.05…1.25 x Un
- Compteur d’événements ( 1 )
Micro coupures de tension [n.] - Umin= 0.75…0.95 x Un t < 40 ms 2 2 ● ●
- Compteur d’événements ( 1 )
Courts pics de tension [n.] - Umax= 1.05…1.25 x Un t < 40 ms 2 2 ● ●
- Compteur d’événements ( 1 )
Creux de tension et surtensions lents [n.] - Umin1= 0.75…0.95 x Un t = 0.02 s...60 s 2 2 ● ●
- Umin2= 0.75…0.95 x Un
03
- Umin3= 0.75…0.95 x Un
- Umax1= 1.05…1.25 x Un
- Umax2= 1.05…1.25 x Un
- Compteur d’événements ( 1 )
Déséquilibre de tension [V] [n.] - U nég. séq.= 0.02…0.10 x Un t = 5…120 min 2 2 ● ●
- Compteur d’événements ( 1 )
Analyse des harmoniques Courant et tension 2 2 ● ●
- Jusqu’à 50°
- Alarme THD : 5…20 %
- Alarme d’harmonique seule :
3...10 % plus un nombre de minutes dépassant les
harmoniques
Enregistrement des valeurs : pour chaque intervalle avec Paramètres Fenêtre et intervalles
horodatage
Courant : minimum et maximum [A] I Min, I Max Fixe, synchronisable à ● ● ● ● ● ●
distance
Tension phase-phase : minimum et maximum [V] U Min, U max Durée : 5…120 min ● ● ● ● ●
Puissance active : moyenne et maximale [kW] P Moy, P Max Nombre d’intervalles : ● ● ● ● ●
24
Puissance réactive : moyenne et maximale [kVAR] Q Moy, Q Max ● ● ● ● ●
Puissance apparente : moyenne et maximale [KVA] S Moy, S Max ● ● ● ● ●
Data Logger : enregistrement d’échantillonnage à haut Paramètres
débit des paramètres
Courants [A] L1, L2, L3, Ne, Ig Fixe, synchronisable à 2 2 ● ● ●
distance
Tensions [V] U12, U23, U31 2 2 ● ● ●
Taux d’échantillonnage [Hz] 1200-9600 Durée : 5…120 min 2 2 ● ● ●
Durée maximale d’enregistrement [s] 18 Nombre d’intervalles : 2 2 ● ● ●
24
Temporisation d’arrêt d’enregistrement [s] 0-10 s 2 2 ● ● ●
Nombre de registres [n.] 2 indépendants 2 2 ● ● ●
Informations sur les données de déclenchement et Paramètres
d’ouverture : après un défaut sans alimentation de
secours
Type de protection déclenchée eg. L, S, I, G, UV, OV ● ● ● ● ● ●
Valeurs par défaut par phase [A/V/Hz ex. I1, I2, I3, neutre pour la protection S ● ● ● ● ● ●
w/VAR] V12, V23, V32 pour la protection UV
Horodatage Date, heure et numéro progressif ● ● ● ● ● ●
Indicateurs de maintenance Paramètres
Informations sur les 30 derniers déclenchements Type de protection, valeurs par défaut et horodatage ● ● ● ● ● ●
Informations sur les 200 derniers événements Type d’événement, horodatage ● ● ● ● ● ●
Nombre d’opérations mécaniques peuvent être associées à une alarme ● ● ● ● ● ●
Nombre total de déclenchements [n.] ● ● ● ● ● ●
Temps total de fonctionnement [n.] ● ● ● ● ● ●
Usure des contacts [h] Pré-alarme > 80 % ● ● ● ● ● ●
Alarme = 100 %
Date de réalisation des opérations de maintenance [%] Charge ● ● ● ● ● ●
Indication de nécessité d’opérations de maintenance ● ● ● ● ● ●
Disjoncteur I.D. Type de disjoncteur, nom d’appareil assigné, numéro de série ● ● ● ● ● ●
Auto-diagnostics Paramètres
Vérification de la continuité des connexions internes Alarme à cause de la déconnexion : rating plug, capteurs, Remarque : Ouverture ● ● ● ● ● ●
solénoïde d’ouverture du disjoncteur
Défaut d’ouverture du disjoncteur ( ANSI 50BF ) Alarme en cas de non déclenchement des fonctions réglable en cas d’alarme ● ● ● ● ● ●
de protection
Température ( OT ) Pré-alarme et alarme pour des températures anormales ● ● ● ● ● ●
● Disponible par défaut 1 ) Nombre d’événements jour par jour au cours de la dernière année plus le nombre total d’événements de la vie du disjoncteur.
Disponible sous forme de kit de logiciel à commander via ABB Marketplace ou pendant la phase de commande du disjoncteur. 2 ) Non disponible pour Ekip Touch et Ekip Touch Measuring pour XT2 et XT4
TM
Pour ajouter cette fonction, il faut d’abord installer le kit de mesure.
