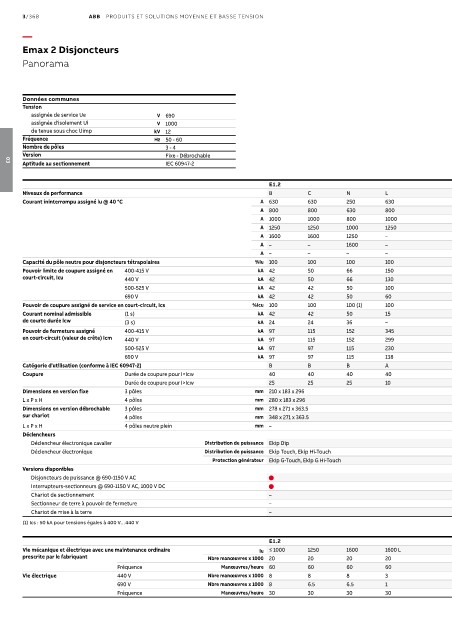

Page 566 - Les indispensables 2021

3/368 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Emax 2 Disjoncteurs

Panorama

Données communes
Tension
assignée de service Ue V 690
assignée d'isolement Ui V 1000
de tenue sous choc Uimp kV 12
Fréquence Hz 50 - 60
Nombre de pôles 3 - 4
Version Fixe - Débrochable
Aptitude au sectionnement IEC 60947-2
03

E1.2 E2.2 E4.2 E6.2
Niveaux de performance B C N L B N S H N S H V H V X
Courant ininterrompu assigné lu @ 40 °C A 630 630 250 630 1600 800 250 800 3200 3200 3200 2000 4000 4000 4000
A 800 800 630 800 2000 1000 800 1000 4000 4000 4000 2500 5000 5000 5000
A 1000 1000 800 1000 – 1250 1000 1250 – – – 3200 6300 6300 6300
A 1250 1250 1000 1250 – 1600 1250 1600 – – – 4000 – – –
A 1600 1600 1250 – – 2000 1600 2000 – – – – – – –
A – – 1600 – – 2500 2000 2500 – – – – – – –
A – – – – – – 2500 – – – – – – – –
Capacité du pôle neutre pour disjoncteurs tétrapolaires %Iu 100 100 100 100 100 100 100 100 100 100 100 100 50-100 50-100 50-100
Pouvoir limite de coupure assigné en 400-415 V kA 42 50 66 150 42 66 85 100 66 85 100 150 100 150 200
court-circuit, Icu 440 V kA 42 50 66 130 42 66 85 100 66 85 100 150 100 150 200
500-525 V kA 42 42 50 100 42 66 66 85 66 66 85 100 100 130 130
690 V kA 42 42 50 60 42 66 66 85 66 66 85 100 100 100 120
Pouvoir de coupure assigné de service en court-circuit, Ics %Icu 100 100 100 (1) 100 100 100 100 100 100 100 100 100 100 100 100
Courant nominal admissible (1 s) kA 42 42 50 15 42 66 66 85 66 66 85 100 100 100 120
de courte durée lcw (3 s) kA 24 24 36 – 42 50 50 75 36 50 75 75 100 100 100
Pouvoir de fermeture assigné 400-415 V kA 97 115 152 345 97 152 196 230 152 196 230 345 230 345 460
en court-circuit (valeur de crête) lcm 440 V kA 97 115 152 299 97 152 196 230 152 196 230 345 230 345 460
500-525 V kA 97 97 115 230 97 152 152 196 152 152 196 230 230 299 299
690 V kA 97 97 115 138 97 152 152 196 152 152 196 230 230 230 276
Catégorie d'utilisation (conforme à IEC 60947-2) B B B A B B B B B B B B B B B
Coupure Durée de coupure pour I<Icw 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40
Durée de coupure pour I>Icw 25 25 25 10 25 25 25 25 25 25 25 25 25 25 25
Dimensions en version fixe 3 pôles mm 210 x 183 x 296 276 x 270 x 371 384 x 270 x 371 762 x 270 x 371
L x P x H 4 pôles mm 280 x 183 x 296 366 x 270 x 371 510 x 270 x 371 888 x 270 x 371
Dimensions en version débrochable 3 pôles mm 278 x 271 x 363.5 317 x 383 x 425 425 x 383 x 425 803 x 383 x 425
sur chariot 4 pôles mm 348 x 271 x 363.5 407 x 383 x 425 551 x 383 x 425 929 x 383 x 425
L x P x H 4 pôles neutre plein mm – – – 1069 x 383 x 425
Déclencheurs
Déclencheur électronique cavalier Distribution de puissance Ekip Dip Ekip Dip Ekip Dip Ekip Dip
Déclencheur électronique Distribution de puissance Ekip Touch, Ekip Hi-Touch Ekip Touch, Ekip Hi-Touch Ekip Touch, Ekip Hi-Touch Ekip Touch, Ekip Hi-Touch
Protection générateur Ekip G-Touch, Ekip G Hi-Touch Ekip G-Touch, Ekip G Hi-Touch Ekip G-Touch, Ekip G Hi-Touch Ekip G-Touch, Ekip G Hi-Touch
Versions disponibles
Disjoncteurs de puissance @ 690-1150 V AC    
Interrupteurs-sectionneurs @ 690-1150 V AC, 1000 V DC    
Chariot de sectionnement –   
Sectionneur de terre à pouvoir de fermeture –   
Chariot de mise à la terre –   
(1) Ics : 50 kA pour tensions égales à 400 V…440 V

E1.2 E2.2 E4.2 E6.2
Vie mécanique et électrique avec une maintenance ordinaire Iu ≤ 1000 1250 1600 1600 L < 1600 1600 2000 2500 < 2500 2500 3200 4000 4000 5000 6300
prescrite par le fabriquant Nbre manœuvres x 1000 20 20 20 20 25 25 25 20 20 20 20 15 12 12 12
Fréquence Manœuvres/heure 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60
Vie électrique 440 V Nbre manœuvres x 1000 8 8 8 3 15 12 10 8 10 8 7 5 4 3 2
690 V Nbre manœuvres x 1000 8 6.5 6.5 1 15 10 8 7 10 8 7 4 4 2 2
Fréquence Manœuvres/heure 30 30 30 30 30 30 30 30 20 20 20 20 10 10 10
