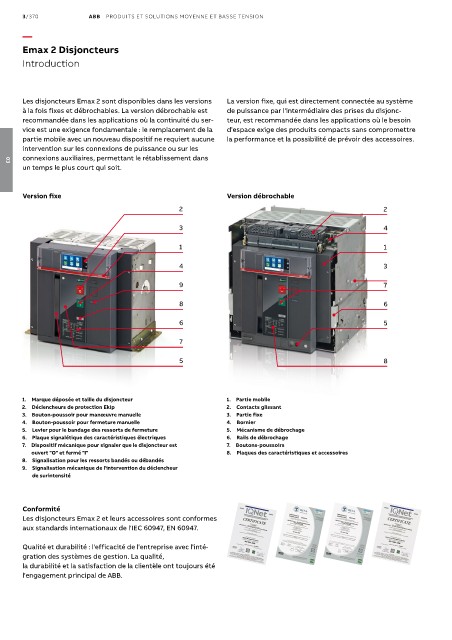

Emax 2 Disjoncteurs

Introduction

Les disjoncteurs Emax 2 sont disponibles dans les versions La version fixe, qui est directement connectée au système
à la fois fixes et débrochables. La version débrochable est de puissance par l'intermédiaire des prises du disjonc-
recommandée dans les applications où la continuité du ser- teur, est recommandée dans les applications où le besoin
vice est une exigence fondamentale : le remplacement de la d'espace exige des produits compacts sans compromettre
partie mobile avec un nouveau dispositif ne requiert aucune la performance et la possibilité de prévoir des accessoires.
intervention sur les connexions de puissance ou sur les
connexions auxiliaires, permettant le rétablissement dans
03
un temps le plus court qui soit.

Version fixe Version débrochable
2 2

3 4

1 1

4 3

9 7

8 6

6 5

7

5 8

1. Marque déposée et taille du disjoncteur 1. Partie mobile
2. Déclencheurs de protection Ekip 2. Contacts glissant
3. Bouton-poussoir pour manœuvre manuelle 3. Partie fixe
4. Bouton-poussoir pour fermeture manuelle 4. Bornier
5. Levier pour le bandage des ressorts de fermeture 5. Mécanisme de débrochage
6. Plaque signalétique des caractéristiques électriques 6. Rails de débrochage
7. Dispositif mécanique pour signaler que le disjoncteur est 7. Boutons-poussoirs
ouvert "O" et fermé "I" 8. Plaques des caractéristiques et accessoires
8. Signalisation pour les ressorts bandés ou débandés
9. Signalisation mécanique de l'intervention du déclencheur
de surintensité

Conformité
Les disjoncteurs Emax 2 et leurs accessoires sont conformes
aux standards internationaux de l'IEC 60947, EN 60947.

Qualité et durabilité : l'efficacité de l'entreprise avec l'inté-
gration des systèmes de gestion. La qualité,
la durabilité et la satisfaction de la clientèle ont toujours été
l'engagement principal de ABB.
