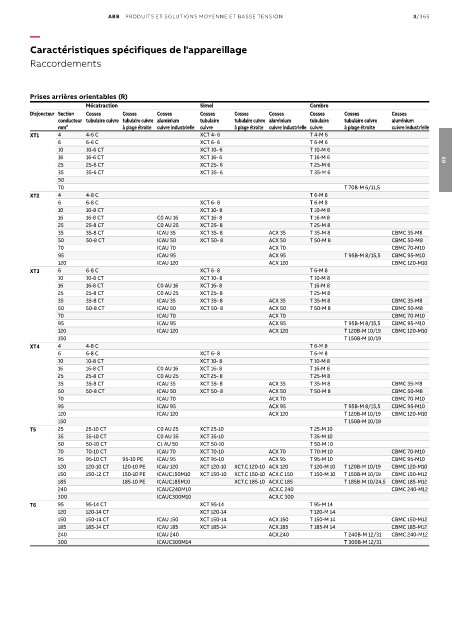

Page 563 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/365

—
Caractéristiques spécifiques de l'appareillage

Raccordements

Prises arrières orientables (R)
Mécatraction Simel Cembre
Disjoncteur Section Cosses Cosses Cosses Cosses Cosses Cosses Cosses Cosses Cosses
conducteur tubulaire cuivre tubulaire cuivre aluminium tubulaire tubulaire cuivre aluminium tubulaire tubulaire cuivre aluminium
mm² à plage étroite cuivre industrielle cuivre à plage étroite cuivre industrielle cuivre à plage étroite cuivre industrielle
XT1 4 4-6 C XCT 4- 6 T 4-M 6
6 6-6 C XCT 6- 6 T 6-M 6
10 10-6 CT XCT 10- 6 T 10-M 6
16 16-6 CT XCT 16- 6 T 16-M 6 03
25 25-6 CT XCT 25- 6 T 25-M 6
35 35-6 CT XCT 35- 6 T 35-M 6
50
70 T 70B-M 6/11,5
XT2 4 4-8 C T 6-M 8
6 6-8 C XCT 6- 8 T 6-M 8
10 10-8 CT XCT 10- 8 T 10-M 8
16 16-8 CT C0 AU 16 XCT 16- 8 T 16-M 8
25 25-8 CT C0 AU 25 XCT 25- 8 T 25-M 8
35 35-8 CT ICAU 35 XCT 35- 8 ACX 35 T 35-M 8 CBMC 35-M8
50 50-8 CT ICAU 50 XCT 50- 8 ACX 50 T 50-M 8 CBMC 50-M8
70 ICAU 70 ACX 70 CBMC 70-M10
95 ICAU 95 ACX 95 T 95B-M 8/15,5 CBMC 95-M10
120 ICAU 120 ACX 120 CBMC 120-M10
XT3 6 6-8 C XCT 6- 8 T 6-M 8
10 10-8 CT XCT 10- 8 T 10-M 8
16 16-8 CT C0 AU 16 XCT 16- 8 T 16-M 8
25 25-8 CT C0 AU 25 XCT 25- 8 T 25-M 8
35 35-8 CT ICAU 35 XCT 35- 8 ACX 35 T 35-M 8 CBMC 35-M8
50 50-8 CT ICAU 50 XCT 50- 8 ACX 50 T 50-M 8 CBMC 50-M8
70 ICAU 70 ACX 70 CBMC 70-M10
95 ICAU 95 ACX 95 T 95B-M 8/15,5 CBMC 95-M10
120 ICAU 120 ACX 120 T 120B-M 10/19 CBMC 120-M10
150 T 150B-M 10/19
XT4 4 4-8 C T 6-M 8
6 6-8 C XCT 6- 8 T 6-M 8
10 10-8 CT XCT 10- 8 T 10-M 8
16 16-8 CT C0 AU 16 XCT 16- 8 T 16-M 8
25 25-8 CT C0 AU 25 XCT 25- 8 T 25-M 8
35 35-8 CT ICAU 35 XCT 35- 8 ACX 35 T 35-M 8 CBMC 35-M8
50 50-8 CT ICAU 50 XCT 50- 8 ACX 50 T 50-M 8 CBMC 50-M8
70 ICAU 70 ACX 70 CBMC 70-M10
95 ICAU 95 ACX 95 T 95B-M 8/15,5 CBMC 95-M10
120 ICAU 120 ACX 120 T 120B-M 10/19 CBMC 120-M10
150 T 150B-M 10/19
T5 25 25-10 CT C0 AU 25 XCT 25-10 T 25-M 10
35 35-10 CT C0 AU 35 XCT 35-10 T 35-M 10
50 50-10 CT C1 AU 50 XCT 50-10 T 50-M 10
70 70-10 CT ICAU 70 XCT 70-10 ACX 70 T 70-M 10 CBMC 70-M10
95 95-10 CT 95-10 PE ICAU 95 XCT 95-10 ACX 95 T 95-M 10 CBMC 95-M10
120 120-10 CT 120-10 PE ICAU 120 XCT 120-10 XCT.C 120-10 ACX 120 T 120-M 10 T 120B-M 10/19 CBMC 120-M10
150 150-12 CT 150-10 PE ICAUC150M10 XCT 150-10 XCT.C 150-10 ACX.C 150 T 150-M 10 T 150B-M 10/19 CBMC 150-M12
185 185-10 PE ICAUC185M10 XCT.C 185-10 ACX.C 185 T 185B-M 10/24,5 CBMC 185-M12
240 ICAUC240M10 ACX.C 240 CBMC 240-M12
300 ICAUC300M10 ACX.C 300
T6 95 95-14 CT XCT 95-14 T 95-M 14
120 120-14 CT XCT 120-14 T 120-M 14
150 150-14 CT ICAU 150 XCT 150-14 ACX.150 T 150-M 14 CBMC 150-M12
185 185-14 CT ICAU 185 XCT 185-14 ACX.185 T 185-M 14 CBMC 185-M12
240 ICAU 240 ACX.240 T 240B-M 12/31 CBMC 240-M12
300 ICAUC300M14 T 300B-M 12/31
