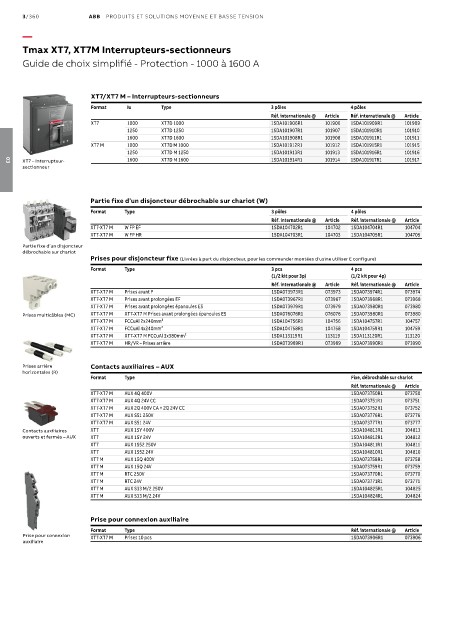

3/360 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
Tmax XT7, XT7M Interrupteurs-sectionneurs
Guide de choix simplifié - Protection - 1000 à 1600 A
XT7/XT7 M – Interrupteurs-sectionneurs
Format Iu Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
XT7 1000 XT7D 1000 1SDA101906R1 101906 1SDA101909R1 101909
1250 XT7D 1250 1SDA101907R1 101907 1SDA101910R1 101910
1600 XT7D 1600 1SDA101908R1 101908 1SDA101911R1 101911
XT7 M 1000 XT7D M 1000 1SDA101912R1 101912 1SDA101915R1 101915
1250 XT7D M 1250 1SDA101913R1 101913 1SDA101916R1 101916
XT7 – Interrupteur- 1600 XT7D M 1600 1SDA101914R1 101914 1SDA101917R1 101917
03
sectionneur
Partie fixe d’un disjoncteur débrochable sur chariot (W)
Format Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
XT7-XT7 M W FP EF 1SDA104702R1 104702 1SDA104704R1 104704
XT7-XT7 M W FP HR 1SDA104703R1 104703 1SDA104705R1 104705
Partie fixe d’un disjoncteur
débrochable sur chariot
Prises pour disjoncteur fixe (Livrées à part du disjoncteur, pour les commander montées d'usine utiliser E configure)
Format Type 3 pcs 4 pcs
(1/2 kit pour 3p) (1/2 kit pour 4p)
Réf. internationale @ Article Réf. internationale @ Article
XT7-XT7 M Prises avant F 1SDA073973R1 073973 1SDA073974R1 073974
XT7-XT7 M Prises avant prolongées EF 1SDA073967R1 073967 1SDA073968R1 073968
XT7-XT7 M Prises avant prolongées épanouies ES 1SDA073979R1 073979 1SDA073980R1 073980
Prises multicâbles (MC) XT7-XT7 M XT7-XT7 M Prises avant prolongées épanouies ES 1SDA076076R1 076076 1SDA073980R1 073980
XT7-XT7 M FCCuAl 2x240mm² 1SDA104756R1 104756 1SDA104757R1 104757
XT7-XT7 M FCCuAl 4x240mm² 1SDA104758R1 104758 1SDA104759R1 104759
XT7-XT7 M XT7-XT7 M FCCuAl 3x380mm² 1SDA113119R1 113119 1SDA113120R1 113120
XT7-XT7 M HR/VR – Prises arrière 1SDA073989R1 073989 1SDA073990R1 073990
Prises arrière Contacts auxiliaires – AUX
horizontales (R)
Format Type Fixe, débrochable sur chariot
Réf. internationale @ Article
XT7-XT7 M AUX 4Q 400V 1SDA073750R1 073750
XT7-XT7 M AUX 4Q 24V CC 1SDA073751R1 073751
XT7-XT7 M AUX 2Q 400V CA + 2Q 24V CC 1SDA073752R1 073752
XT7-XT7 M AUX S51 250V 1SDA073776R1 073776
XT7-XT7 M AUX S51 24V 1SDA073777R1 073777
Contacts auxiliaires XT7 AUX 1SY 400V 1SDA104813R1 104813
ouverts et fermés – AUX XT7 AUX 1SY 24V 1SDA104812R1 104812
XT7 AUX 1S52 250V 1SDA104811R1 104811
XT7 AUX 1S52 24V 1SDA104810R1 104810
XT7 M AUX 15Q 400V 1SDA073758R1 073758
XT7 M AUX 15Q 24V 1SDA073759R1 073759
XT7 M RTC 250V 1SDA073770R1 073770
XT7 M RTC 24V 1SDA073771R1 073771
XT7 M AUX S33 M/2 250V 1SDA104825R1 104825
XT7 M AUX S33 M/2 24V 1SDA104824R1 104824
Prise pour connexion auxiliaire
Format Type Réf. internationale @ Article
Prise pour connexion XT7-XT7 M Prises 10 pcs 1SDA073906R1 073906
auxiliaire
