ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/359

—

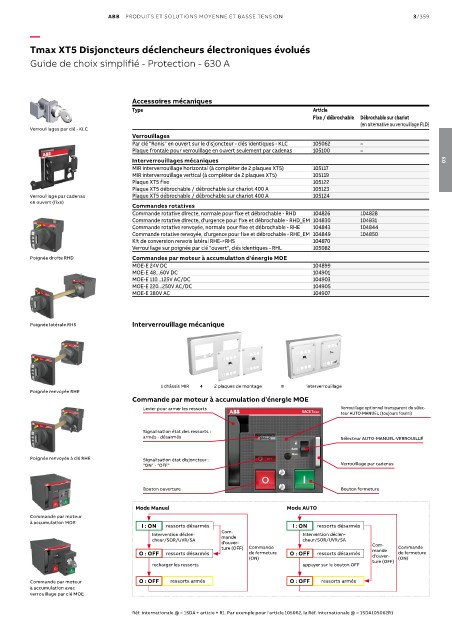

Tmax XT5 Disjoncteurs déclencheurs électroniques évolués

Guide de choix simplifié - Protection - 630 A

Accessoires mécaniques
Type Article
Fixe / débrochable Débrochable sur chariot
(en alternative au verrouillage FLD)
Verrouillages par clé - KLC
Verrouillages
Par clé "Ronis" en ouvert sur le disjoncteur - clés identiques - KLC 105062 –
Plaque frontale pour verrouillage en ouvert seulement par cadenas 105100 –
Interverrouillages mécaniques 03
MIR interverrouillage horizontal (à compléter de 2 plaques XT5) 105117
MIR interverrouillage vertical (à compléter de 2 plaques XT5) 105119
Plaque XT5 fixe 105122
Plaque XT5 débrochable / débrochable sur chariot 400 A 105123
Verrouillage par cadenas Plaque XT5 débrochable / débrochable sur chariot 400 A 105124
en ouvert (fixe)
Commandes rotatives
Commande rotative directe, normale pour fixe et débrochable - RHD 104826 104828
Commande rotative directe, d'urgence pour fixe et débrochable - RHD_EM 104830 104831
Commande rotative renvoyée, normale pour fixe et débrochable - RHE 104843 104844
Commande rotative renvoyée, d'urgence pour fixe et débrochable - RHE_EM 104849 104850
Kit de conversion renvois latéral RHE->RHS 104870
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 105082
Poignée droite RHD Commandes par moteur à accumulation d'énergie MOE
MOE-E 24V DC 104899
MOE-E 48...60V DC 104901
MOE-E 110...125V AC/DC 104903
MOE-E 220...250V AC/DC 104905
MOE-E 380V AC 104907

Poignée latérale RHS Interverrouillage mécanique

1 châssis MIR + 2 plaques de montage = interverrouillage
Poignée renvoyée RHE
Commande par moteur à accumulation d'énergie MOE
Levier pour armer les ressorts Verrouillage optionnel transparent du sélec-
teur AUTO-MANUEL (toujours fourni)
Signalisation état des ressorts :
armés - désarmés Sélecteur AUTO-MANUEL-VERROUILLÉ

Poignée renvoyée à clé RHE Signalisation état disjoncteur :
"ON" - "OFF" Verrouillage par cadenas

Bouton ouverture Bouton fermeture

Mode Manuel Mode AUTO
Commande par moteur
à accumulation MOE
I : ON ressorts désarmés I : ON ressorts désarmés
Com-
Intervention déclen- mande Intervention déclen-
cheur/SOR/UVR/SA cheur/SOR/UVR/SA
d'ouver- Com-
ture (OFF) Commande mande Commande
O : OFF ressorts désarmés de fermeture O : OFF ressorts désarmés d'ouver- de fermeture
(ON) ture (OFF) (ON)
recharger les ressorts appuyer sur le bouton OFF
Commande par moteur O : OFF ressorts armés O : OFF ressorts armés
à accumulation avec
verrouillage par clé MOE
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 105062, la Réf. internationale @ = 1SDA105062R1
