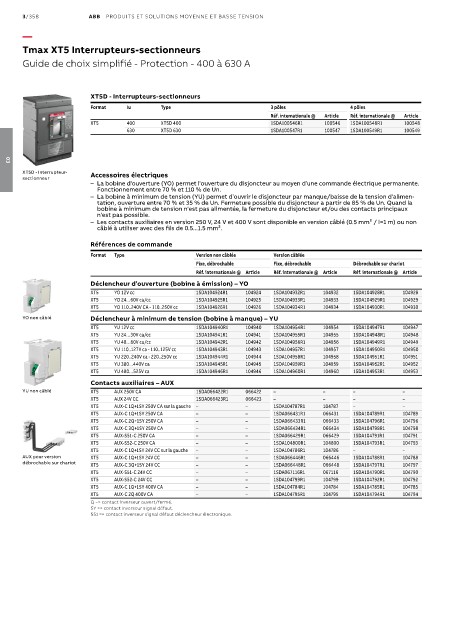

3/358 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT5 Interrupteurs-sectionneurs

Guide de choix simplifié - Protection - 400 à 630 A

XT5D - Interrupteurs-sectionneurs
Format Iu Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
XT5 400 XT5D 400 1SDA100546R1 100546 1SDA100548R1 100548
630 XT5D 630 1SDA100547R1 100547 1SDA100549R1 100549

03
XT5D - Interrupteur- Accessoires électriques
sectionneur
– La bobine d'ouverture (YO) permet l'ouverture du disjoncteur au moyen d'une commande électrique permanente.
Fonctionnement entre 70 % et 110 % de Un.
– La bobine à minimum de tension (YU) permet d'ouvrir le disjoncteur par manque/baisse de la tension d'alimen-
tation, ouverture entre 70 % et 35 % de Un. Fermeture possible du disjoncteur a partir de 85 % de Un. Quand la
bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des contacts principaux
n'est pas possible.
– Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² / l=1 m) ou non
câblé à utiliser avec des fils de 0.5...1.5 mm².

Références de commande
Format Type Version non câblée Version câblée
Fixe, débrochable Fixe, débrochable Débrochable sur chariot
Réf. internationale @ Article Réf. internationale @ Article Réf. internationale @ Article
Déclencheur d’ouverture (bobine à émission) – YO
XT5 YO 12V cc 1SDA104924R1 104924 1SDA104932R1 104932 1SDA104928R1 104928
XT5 YO 24…60V ca/cc 1SDA104925R1 104925 1SDA104933R1 104933 1SDA104929R1 104929
XT5 YO 110..240V CA - 110..250V cc 1SDA104926R1 104926 1SDA104934R1 104934 1SDA104930R1 104930
YO non câblé Déclencheur à minimum de tension (bobine à manque) – YU
XT5 YU 12V cc 1SDA104940R1 104940 1SDA104954R1 104954 1SDA104947R1 104947
XT5 YU 24…30V ca/cc 1SDA104941R1 104941 1SDA104955R1 104955 1SDA104948R1 104948
XT5 YU 48…60V ca/cc 1SDA104942R1 104942 1SDA104956R1 104956 1SDA104949R1 104949
XT5 YU 110..127V ca - 110..125V cc 1SDA104943R1 104943 1SDA104957R1 104957 1SDA104950R1 104950
XT5 YU 220..240V ca - 220..250V cc 1SDA104944R1 104944 1SDA104958R1 104958 1SDA104951R1 104951
XT5 YU 380…440V ca 1SDA104945R1 104945 1SDA104959R1 104959 1SDA104952R1 104952
XT5 YU 480…525V ca 1SDA104946R1 104946 1SDA104960R1 104960 1SDA104953R1 104953
Contacts auxiliaires – AUX
YU non câblé XT5 AUX 250V CA 1SDA066422R1 066422 – – – –
XT5 AUX 24V CC 1SDA066423R1 066423 – – – –
XT5 AUX-C 1Q+1SY 250V CA sur la gauche – – 1SDA104787R1 104787 – –
XT5 AUX-C 1Q+1SY 250V CA – – 1SDA066431R1 066431 1SDA104789R1 104789
XT5 AUX-C 2Q+1SY 250V CA – – 1SDA066433R1 066433 1SDA104796R1 104796
XT5 AUX-C 3Q+1SY 250V CA – – 1SDA066434R1 066434 1SDA104798R1 104798
XT5 AUX-S51-C 250V CA – – 1SDA066429R1 066429 1SDA104791R1 104791
XT5 AUX-S52-C 250V CA – – 1SDA104800R1 104800 1SDA104793R1 104793
XT5 AUX-C 1Q+1SY 24V CC sur la gauche – – 1SDA104786R1 104786 – –
AUX pour version XT5 AUX-C 1Q+1SY 24V CC – – 1SDA066446R1 066446 1SDA104788R1 104788
débrochable sur chariot XT5 AUX-C 3Q+1SY 24V CC – – 1SDA066448R1 066448 1SDA104797R1 104797
XT5 AUX-S51-C 24V CC – – 1SDA067116R1 067116 1SDA104790R1 104790
XT5 AUX-S52-C 24V CC – – 1SDA104799R1 104799 1SDA104792R1 104792
XT5 AUX-C 1Q+1SY 400V CA – – 1SDA104784R1 104784 1SDA104785R1 104785
XT5 AUX-C 2Q 400V CA – – 1SDA104795R1 104795 1SDA104794R1 104794
Q => contact inverseur ouvert/fermé.
SY => contact inverseur signal défaut.
S51 => contact inverseur signal défaut déclencheur électronique.
