3/356 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

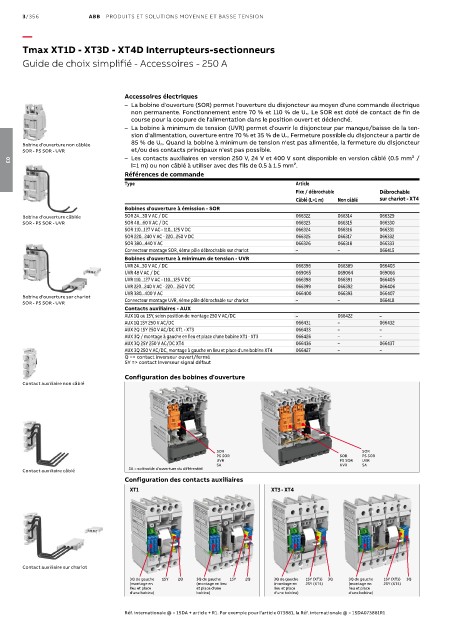

Tmax XT1D - XT3D - XT4D Interrupteurs-sectionneurs

Guide de choix simplifié - Accessoires - 250 A

Accessoires électriques
– La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique
non permanente. Fonctionnement entre 70 % et 110 % de U n. Le SOR est doté de contact de fin de
course pour la coupure de l'alimentation dans le position ouvert et déclenché.
– La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la ten-
sion d'alimentation, ouverture entre 70 % et 35 % de U n. Fermeture possible du disjoncteur a partir de
85 % de U n. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur
Bobine d'ouverture non câblée
SOR - PS SOR - UVR et/ou des contacts principaux n'est pas possible.
– Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² /
l=1 m) ou non câblé à utiliser avec des fils de 0.5 à 1.5 mm².
03
Références de commande
Type Article
Fixe / débrochable Débrochable
Câblé (L=1 m) Non câblé sur chariot - XT4
Bobines d'ouverture à émission - SOR
Bobine d'ouverture câblée SOR 24...30 V AC / DC 066322 066314 066329
SOR - PS SOR - UVR SOR 48...60 V AC / DC 066323 066315 066330
SOR 110...127 V AC - 110...125 V DC 066324 066316 066331
SOR 220...240 V AC - 220...250 V DC 066325 066317 066332
SOR 380...440 V AC 066326 066318 066333
Connecteur montage SOR, 4ème pôle débrochable sur chariot – – 066415
Bobines d'ouverture à minimum de tension - UVR
UVR 24...30 V AC / DC 066396 066389 066403
UVR 48 V AC / DC 069065 069064 069066
UVR 110...127 V AC - 110...125 V DC 066398 066391 066405
UVR 220...240 V AC - 220…250 V DC 066399 066392 066406
UVR 380...400 V AC 066400 066393 066407
Bobine d'ouverture sur chariot
SOR - PS SOR - UVR Connecteur montage UVR, 4ème pôle débrochable sur chariot – – 066418
Contacts auxiliaires - AUX
AUX 1Q ou 1SY, selon position de montage 250 V AC/DC – 066422 –
AUX 1Q 1SY 250 V AC/DC 066431 – 066432
AUX 2Q 1SY 250 V AC/DC XT1 - XT3 066433 – –
AUX 3Q / montage à gauche en lieu et place d'une bobine XT1 - XT3 066426 – –
AUX 3Q 2SY 250 V AC/DC XT4 066436 – 066437
AUX 3Q 250 V AC/DC, montage à gauche en lieu et place d'une bobine XT4 066427 – –
Q => contact inverseur ouvert/fermé
SY => contact inverseur signal défaut
Configuration des bobines d'ouverture
Contact auxiliaire non câblé

SOR SOR
PS SOR SOR PS SOR
UVR PS SOR UVR
SA UVR SA
Contact auxiliaire câblé SA = solénoïde d'ouverture du différentiel
Configuration des contacts auxiliaires
XT1 XT3 - XT4

Contact auxiliaire sur chariot
3Q de gauche 1SY 2Q 3Q de gauche 1SY 2Q 3Q de gauche 1SY (XT3) 3Q 3Q de gauche 1SY (XT3) 3Q
(montage en (montage en lieu (montage en 2SY (XT4) (montage en 2SY (XT4)
lieu et place et place d'une lieu et place lieu et place
d'une bobine) bobine) d'une bobine) d'une bobine)
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
