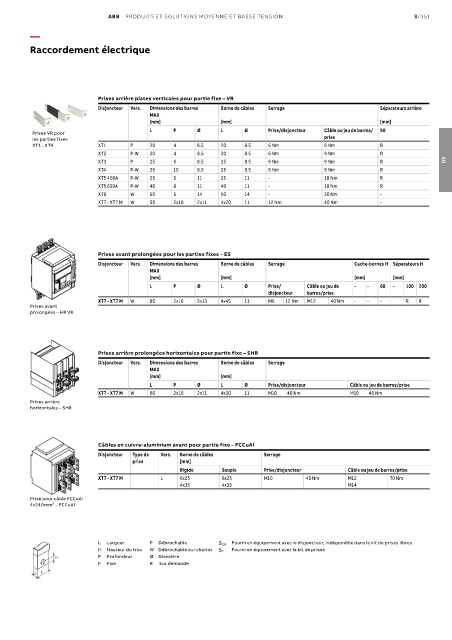

Raccordement électrique

Prises arrière plates verticales pour partie fixe – VR
Disjoncteur Vers. Dimensions des barres Borne de câbles Serrage Séparateurs arrière
MAX
[mm] [mm] [mm]
L P Ø L Ø Prise/disjoncteur Câble ou jeu de barres/ 90
Prises VR pour
les parties fixes prise
XT1...XT4 XT1 P 20 4 8.5 20 8.5 6 Nm 9 Nm R
XT2 P-W 20 4 8.5 20 8.5 6 Nm 9 Nm R
XT3 P 25 6 8.5 25 8.5 6 Nm 9 Nm R 03
XT4 P-W 25 10 8.5 25 8.5 6 Nm 9 Nm R
XT5 400A P-W 25 5 11 25 11 - 18 Nm R
XT5 630A P-W 40 8 11 40 11 - 18 Nm R
XT6 W 50 5 14 50 14 - 30 Nm -
XT7 - XT7 M W 50 2x10 2x11 4x20 11 12 Nm 40 Nm -

Prises avant prolongées pour les parties fixes – ES
Disjoncteur Vers. Dimensions des barres Borne de câbles Serrage Cache-bornes H Séparateurs H
MAX
[mm] [mm] [mm] [mm]
L P Ø L Ø Prise/ Câble ou jeu de - - 68 - 100 200
disjoncteur barres/prise
XT7 - XT7 M W 80 2x10 3x13 4x45 13 M6 12 Nm M12 40 Nm - - - R R
Prises avant
prolongées – HR VR

Prises arrière prolongées horizontales pour partie fixe – SHR
Disjoncteur Vers. Dimensions des barres Borne de câbles Serrage
MAX
[mm] [mm]
L P Ø L Ø Prise/disjoncteur Câble ou jeu de barres/prise
XT7 - XT7 M W 60 2x10 2x11 4x30 11 M10 40 Nm M10 40 Nm
Prises arrière
horizontales – SHR

Câbles en cuivre-aluminium avant pour partie fixe – FCCuAl
Disjoncteur Type de Vers. Borne de câbles Serrage
prise [mm]
Rigide Souple Prise/disjoncteur Câble ou jeu de barres/prise
XT7 - XT7 M L 6x25 6x25 M10 48 Nm M12 70 Nm
4x35 4x35 M14

Prise pour câble FCCuAl
4x240mm² – FCCuAl

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
L
P
