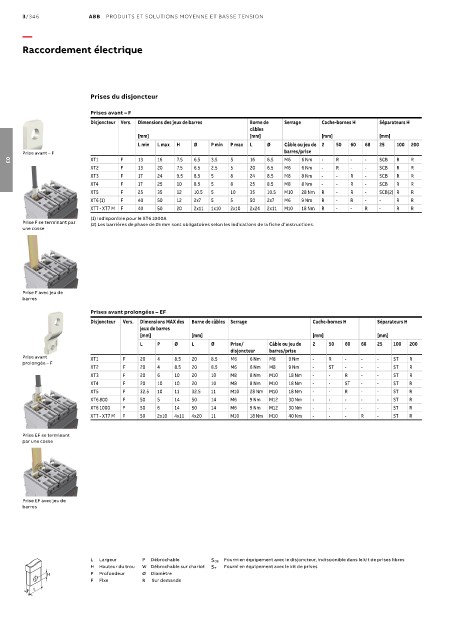

3/346 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Raccordement électrique

Prises du disjoncteur

Prises avant – F
Disjoncteur Vers. Dimensions des jeux de barres Borne de Serrage Cache-bornes H Séparateurs H
câbles
[mm] [mm] [mm] [mm]
L min L max H Ø P min P max L Ø Câble ou jeu de 2 50 60 68 25 100 200
Prise avant – F barres/prise
XT1 F 13 16 7.5 6.5 3.5 5 16 6.5 M6 6 Nm - R - - SCB R R
03
XT2 F 13 20 7.5 6.5 2.5 5 20 6.5 M6 6 Nm - R - - SCB R R
XT3 F 17 24 9.5 8.5 5 8 24 8.5 M8 8 Nm - - R - SCB R R
XT4 F 17 25 10 8.5 5 8 25 8.5 M8 8 Nm - - R - SCB R R
XT5 F 25 35 12 10.5 5 10 35 10.5 M10 28 Nm R - R - SCB(2) R R
XT6 (1) F 40 50 12 2x7 5 5 50 2x7 M6 9 Nm R - R - - R R
XT7 - XT7 M F 40 50 20 2x11 1x10 2x10 2x24 2x11 M10 18 Nm R - - R - R R
(1) Indisponible pour le XT6 1000A
Prise F se terminant par (2) Les barrières de phase de 25 mm sont obligatoires selon les indications de la fiche d’instructions.
une cosse

Prise F avec jeu de
barres
Prises avant prolongées – EF
Disjoncteur Vers. Dimensions MAX des Borne de câbles Serrage Cache-bornes H Séparateurs H
jeux de barres
[mm] [mm] [mm] [mm]
L P Ø L Ø Prise/ Câble ou jeu de 2 50 60 68 25 100 200
disjoncteur barres/prise
Prise avant XT1 F 20 4 8.5 20 8.5 M6 6 Nm M8 9 Nm - R - - - ST R
prolongée – F
XT2 F 20 4 8.5 20 8.5 M6 6 Nm M8 9 Nm - ST - - - ST R
XT3 F 20 6 10 20 10 M8 8 Nm M10 18 Nm - - R - - ST R
XT4 F 20 10 10 20 10 M8 8 Nm M10 18 Nm - - ST - - ST R
XT5 F 32.5 10 11 32.5 11 M10 28 Nm M10 18 Nm - - R - - ST R
XT6 800 F 50 5 14 50 14 M6 9 Nm M12 30 Nm - - - - - ST R
XT6 1000 F 50 6 14 50 14 M6 9 Nm M12 30 Nm - - - - - ST R
XT7 - XT7 M F 50 2x10 4x11 4x20 11 M10 18 Nm M10 40 Nm - - - R - ST R

Prise EF se terminant
par une cosse

Prise EF avec jeu de
barres

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
P L
