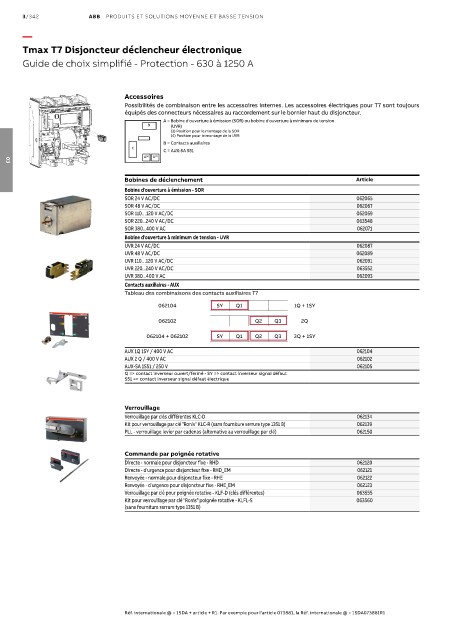

3/342 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax T7 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 630 à 1250 A

Accessoires
Possibilités de combinaison entre les accessoires internes. Les accessoires électriques pour T7 sont toujours
équipés des connecteurs nécessaires au raccordement sur le bornier haut du disjoncteur.
A = Bobine d'ouverture à émission (SOR) ou bobine d'ouverture à minimum de tension
B (UVR)
(3) Position pour le montage de la SOR
(4) Position pour le montage de la UVR
B = Contacts auxiliaires
C
C = AUX-SA S51
A (4) A (3)
03
Bobines de déclenchement Article
Bobine d'ouverture à émission - SOR
SOR 24 V AC/DC 062065
SOR 48 V AC/DC 062067
SOR 110…120 V AC/DC 062069
SOR 220...240 V AC/DC 063548
SOR 380...400 V AC 062071
Bobine d'ouverture à minimum de tension - UVR
UVR 24 V AC/DC 062087
UVR 48 V AC/DC 062089
UVR 110…120 V AC/DC 062091
UVR 220...240 V AC/DC 063552
UVR 380...400 V AC 062093
Contacts auxiliaires - AUX
Tableau des combinaisons des contacts auxiliaires T7
062104 SY Q1 1Q + 1SY
062102 Q2 Q3 2Q

062104 + 062102 SY Q1 Q2 Q3 3Q + 1SY
AUX 1Q 1SY / 400 V AC 062104
AUX 2 Q / 400 V AC 062102
AUX-SA 1S51 / 250 V 062105
Q => contact inverseur ouvert/fermé - SY => contact inverseur signal défaut
S51 => contact inverseur signal défaut électrique

Verrouillage
Verrouillage par clés différentes KLC-D 062134
Kit pour verrouillage par clé "Ronis" KLC-R (sans fourniture serrure type 1351 B) 062139
PLL - verrouillage levier par cadenas (alternative au verrouillage par clé) 062150

Commande par poignée rotative
Directe - normale pour disjoncteur fixe - RHD 062120
Directe - d'urgence pour disjoncteur fixe - RHD_EM 062121
Renvoyée - normale pour disjoncteur fixe - RHE 062122
Renvoyée - d'urgence pour disjoncteur fixe - RHE_EM 062123
Verrouillage par clé pour poignée rotative - KLF-D (clés différentes) 063555
Kit pour verrouillage par clé "Ronis" poignée rotative - KLFL-S 063560
(sans fourniture serrure type 1351 B)

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
