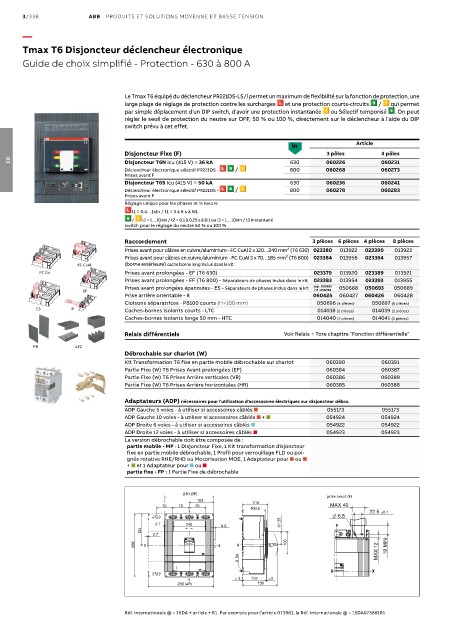

3/338 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax T6 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 630 à 800 A

Le Tmax T6 équipé du déclencheur PR221DS-LS/I permet un maximum de flexibilité sur la fonction de protection, une
large plage de réglage de protection contre les surcharges et une protection courts-circuits / qui permet
par simple déplacement d'un DIP switch, d'avoir une protection instantanée ou Sélectif temporisé . On peut
régler le seuil de protection du neutre sur OFF, 50 % ou 100 %, directement sur le déclencheur à l'aide du DIP
switch prévu à cet effet.

ln Article
Disjoncteur Fixe (F) 3 pôles 4 pôles
Disjoncteur T6N Icu (415 V) = 36 kA 630 060226 060231
03
Déclencheur électronique sélectif PR221DS - / 800 060268 060273
Prises avant F
Disjoncteur T6S Icu (415 V) = 50 kA 630 060236 060241
Déclencheur électronique sélectif PR221DS - / 800 060278 060283
Prises avant F
Réglage unique pour les phases et le neutre
I1 = 0.4…1xIn / t1 = 3 à 6 s à 6I1
/ I2 = 1…10xIn / t2 = 0.1 à 0.25 s à 8I1 ou I3 = 1…10xIn / t3 instantané
switch pour le réglage du neutre 50 % ou 100 %
Raccordement 3 pièces 6 pièces 4 pièces 8 pièces
Prises avant pour câbles en cuivre/aluminium - FC CuAl 2 x 120…240 mm² (T6 630) 023380 013922 023390 013923
Prises avant pour câbles en cuivre/aluminium - FC CuAl 3 x 70…185 mm² (T6 800) 023384 013956 023394 013957
FC CuAl (borne extérieure) cache borne long inclus dans le kit
FC Cu Prises avant prolongées - EF (T6 630) 023379 013920 023389 013921
Prises avant prolongées - EF (T6 800) - Séparateurs de phases inclus dans le kit 023383 013954 023393 013955
Prises avant prolongées épanouies - ES - Séparateurs de phases inclus dans le kit sup : 050692 050688 050693 050689
EF inf : 050704
Prise arrière orientable - R 060425 060427 060426 060428
Cloisons séparatrices - PB100 courts (H=100 mm) 050696 (4 pièces) 050697 (6 pièces)
ES R Caches-bornes isolants courts - LTC 014038 (2 pièces) 014039 (2 pièces)
Caches-bornes isolants longs 50 mm - HTC 014040 (2 pièces) 014041 (2 pièces)
Relais différentiels Voir Relais + Tore chapitre "Fonction différentielle"

PB LTC
Débrochable sur chariot (W)
Kit Transformation T6 fixe en partie mobile débrochable sur chariot 060390 060391
Partie Fixe (W) T6 Prises Avant prolongées (EF) 060384 060387
Partie Fixe (W) T6 Prises Arrière verticales (VR) 060386 060389
Partie Fixe (W) T6 Prises Arrière horizontales (HR) 060385 060388
Adaptateurs (ADP) nécessaires pour l'utilisation d'accessoires électriques sur disjoncteur débro.
ADP Gauche 5 voies - à utiliser si accessoires câblés ■ 055173 055173
ADP Gauche 10 voies - à utiliser si accessoires câblés ■ + ■ 054924 054924
ADP Droite 6 voies - à utiliser si accessoires câblés ■ 054922 054922
ADP Droite 12 voies - à utiliser si accessoires câblés ■ 054923 054923
La version débrochable doit être composée de :
partie mobile - MP : 1 Disjoncteur Fixe, 1 Kit transformation disjoncteur
fixe en partie mobile débrochable, 1 Profil pour verrouillage FLD ou poi-
gnée rotative RHE/RHD ou Motorisation MOE, 1 Adaptateur pour ■ ou ■
+ ■ et 1 Adaptateur pour ■ ou ■
partie fixe - FP : 1 Partie Fixe de débrochable

210 (3P)
prise avant (F)
105 115
70 70 70 MAX 40
103.5
22.5 ±0.1
6.5
2.7 140 5.5 61.25
134 = =
2.7
268 105 18 MIN
MAX 12

3 107 2
280 (4P) 159

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
