3/336 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

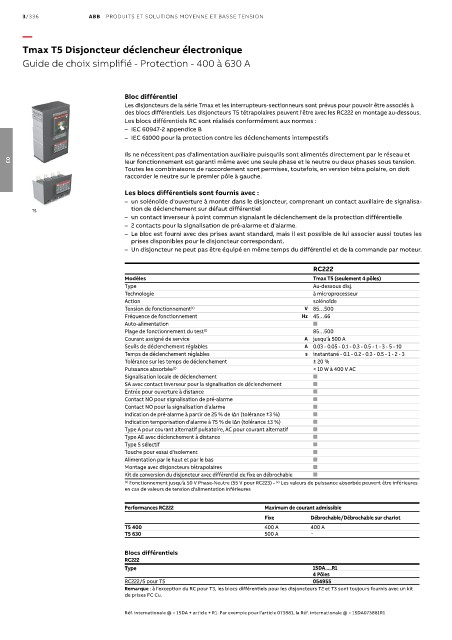

Tmax T5 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 400 à 630 A

Bloc différentiel
Les disjoncteurs de la série Tmax et les interrupteurs-sectionneurs sont prévus pour pouvoir être associés à
des blocs différentiels. Les disjoncteurs T5 tétrapolaires peuvent l'être avec les RC222 en montage au-dessous.
Les blocs différentiels RC sont réalisés conformément aux normes :
– IEC 60947-2 appendice B
– IEC 61000 pour la protection contre les déclenchements intempestifs

Ils ne nécessitent pas d'alimentation auxiliaire puisqu'ils sont alimentés directement par le réseau et
leur fonctionnement est garanti même avec une seule phase et le neutre ou deux phases sous tension.
03
Toutes les combinaisons de raccordement sont permises, toutefois, en version tétra polaire, on doit
raccorder le neutre sur le premier pôle à gauche.
Les blocs différentiels sont fournis avec :
– un solénoïde d'ouverture à monter dans le disjoncteur, comprenant un contact auxiliaire de signalisa-
tion de déclenchement sur défaut différentiel
T5
– un contact inverseur à point commun signalant le déclenchement de la protection différentielle
– 2 contacts pour la signalisation de pré-alarme et d'alarme.
– Le bloc est fourni avec des prises avant standard, mais il est possible de lui associer aussi toutes les
prises disponibles pour le disjoncteur correspondant.
– Un disjoncteur ne peut pas être équipé en même temps du différentiel et de la commande par moteur.

RC222
Modèles Tmax T5 (seulement 4 pôles)
Type Au-dessous disj.
Technologie à microprocesseur
Action solénoïde
Tension de fonctionnement (1) V 85…500
Fréquence de fonctionnement Hz 45…66
Auto-alimentation ■
Plage de fonctionnement du test (1) 85…500
Courant assigné de service A jusqu'à 500 A
Seuils de déclenchement réglables A 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10
Temps de déclenchement réglables s instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3
Tolérance sur les temps de déclenchement ± 20 %
Puissance absorbée (2) < 10 W à 400 V AC
Signalisation locale de déclenchement ■
SA avec contact inverseur pour la signalisation de déclenchement ■
Entrée pour ouverture à distance ■
Contact NO pour signalisation de pré-alarme ■
Contact NO pour la signalisation d'alarme ■
Indication de pré-alarme à partir de 25 % de I∆n (tolérance ±3 %) ■
Indication temporisation d'alarme à 75 % de I∆n (tolérance ±3 %) ■
Type A pour courant alternatif pulsatoire, AC pour courant alternatif ■
Type AE avec déclenchement à distance ■
Type S sélectif ■
Touche pour essai d'isolement ■
Alimentation par le haut et par le bas ■
Montage avec disjoncteurs tétrapolaires ■
Kit de conversion du disjoncteur avec différentiel de fixe en débrochable ■
(1) Fonctionnement jusqu'à 50 V Phase-Neutre (55 V pour RC223) - (2) Les valeurs de puissance absorbée peuvent être inférieures
en cas de valeurs de tension d'alimentation inférieures

Performances RC222 Maximum de courant admissible
Fixe Débrochable/Débrochable sur chariot
T5 400 400 A 400 A
T5 630 500 A −

Blocs différentiels
RC222
Type 1SDA.....R1
4 Pôles
RC222/5 pour T5 054955
Remarque : à l'exception du RC pour T3, les blocs différentiels pour les disjoncteurs T2 et T3 sont toujours fournis avec un kit
de prises FC Cu.

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
