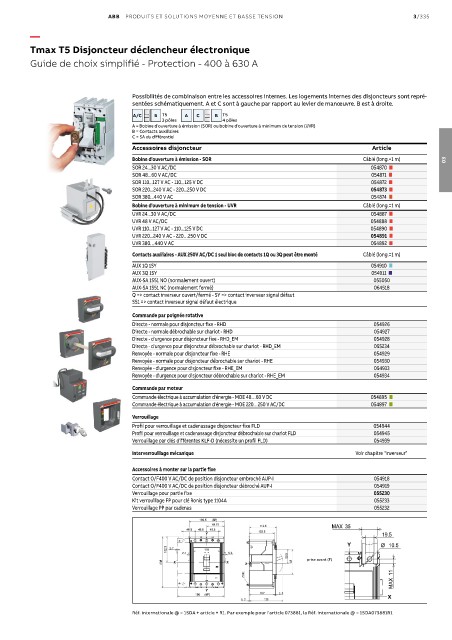

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/335

—
Tmax T5 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 400 à 630 A

Possibilités de combinaison entre les accessoires internes. Les logements internes des disjoncteurs sont repré-
sentées schématiquement. A et C sont à gauche par rapport au levier de manœuvre. B est à droite.
A/C B T5 A C B T5
3 pôles 4 pôles
A = Bobine d'ouverture à émission (SOR) ou bobine d'ouverture à minimum de tension (UVR)
B = Contacts auxiliaires
C = SA du différentiel
Accessoires disjoncteur Article
Bobine d'ouverture à émission - SOR Câblé (long.=1 m) 03
SOR 24...30 V AC/DC 054870 ■
SOR 48...60 V AC/DC 054871 ■
SOR 110...127 V AC - 110...125 V DC 054872 ■
SOR 220...240 V AC - 220...250 V DC 054873 ■
SOR 380...440 V AC 054874 ■
Bobine d'ouverture à minimum de tension - UVR Câblé (long.=1 m)
UVR 24...30 V AC/DC 054887 ■
UVR 48 V AC/DC 054888 ■
UVR 110...127 V AC - 110...125 V DC 054890 ■
UVR 220...240 V AC - 220…250 V DC 054891 ■
UVR 380…440 V AC 054892 ■
Contacts auxiliaires - AUX 250V AC/DC 1 seul bloc de contacts 1Q ou 3Q peut être monté Câblé (long.=1 m)
AUX 1Q 1SY 054910 ■
AUX 3Q 1SY 054911 ■
AUX-SA 1S51 NO (normalement ouvert) 055050
AUX-SA 1S51 NC (normalement fermé) 064518
Q => contact inverseur ouvert/fermé - SY => contact inverseur signal défaut
S51 => contact inverseur signal défaut électrique
Commande par poignée rotative
Directe - normale pour disjoncteur fixe - RHD 054926
Directe - normale débrochable sur chariot - RHD 054927
Directe - d'urgence pour disjoncteur fixe - RHD_EM 054928
Directe - d'urgence pour disjoncteur débrochable sur chariot - RHD_EM 055234
Renvoyée - normale pour disjoncteur fixe - RHE 054929
Renvoyée - normale pour disjoncteur débrochable sur chariot - RHE 054930
Renvoyée - d'urgence pour disjoncteur fixe - RHE_EM 054933
Renvoyée - d'urgence pour disjoncteur débrochable sur chariot - RHE_EM 054934
Commande par moteur
Commande électrique à accumulation d'énergie - MOE 48…60 V DC 054895 ■
Commande électrique à accumulation d'énergie - MOE 220…250 V AC/DC 054897 ■
Verrouillage
Profil pour verrouillage et cadenassage disjoncteur fixe FLD 054944
Profil pour verrouillage et cadenassage disjoncteur débrochable sur chariot FLD 054945
Verrouillage par clés différentes KLF-D (nécessite un profil FLD) 054939
Interverrouillage mécanique Voir chapitre "Inverseur"
Accessoires à monter sur la partie fixe
Contact O/F400 V AC/DC de position disjoncteur embroché AUP-I 054918
Contact O/F400 V AC/DC de position disjoncteur débroché AUP-I 054919
Verrouillage pour partie fixe 055230
Kit verrouillage FP pour clé Ronis type 1104A 055233
Verrouillage PP par cadenas 055232

prise avant (F)

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
