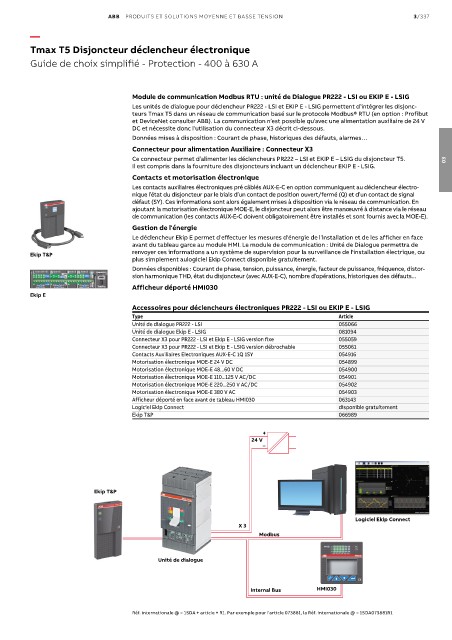

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/337

—
Tmax T5 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 400 à 630 A

Module de communication Modbus RTU : unité de Dialogue PR222 - LSI ou EKIP E - LSIG
Les unités de dialogue pour déclencheur PR222 - LSI et EKIP E - LSIG permettent d’intégrer les disjonc-
teurs Tmax T5 dans un réseau de communication basé sur le protocole Modbus® RTU (en option : Profibut
et DeviceNet consulter ABB). La communication n’est possible qu’avec une alimentation auxiliaire de 24 V
DC et nécessite donc l’utilisation du connecteur X3 décrit ci-dessous.
Données mises à disposition : Courant de phase, historiques des défauts, alarmes…
Connecteur pour alimentation Auxiliaire : Connecteur X3
Ce connecteur permet d’alimenter les déclencheurs PR222 – LSI et EKIP E – LSIG du disjoncteur T5. 03
Il est compris dans la fourniture des disjoncteurs incluant un déclencheur EKIP E - LSIG.
Contacts et motorisation électronique
Les contacts auxiliaires électroniques pré câblés AUX-E-C en option communiquent au déclencheur électro-
nique l’état du disjoncteur par le biais d’un contact de position ouvert/fermé (Q) et d’un contact de signal
défaut (SY). Ces informations sont alors également mises à disposition via le réseau de communication. En
ajoutant la motorisation électronique MOE-E, le disjoncteur peut alors être manœuvré à distance via le réseau
de communication (les contacts AUX-E-C doivent obligatoirement être installés et sont fournis avec la MOE-E).
Gestion de l'énergie
Le déclencheur Ekip E permet d'effectuer les mesures d'énergie de l'installation et de les afficher en face
avant du tableau garce au module HMI. Le module de communication : Unité de Dialogue permettra de
Ekip T&P renvoyer ces informations a un système de supervision pour la surveillance de l'installation électrique, ou
plus simplement aulogiciel Ekip Connect disponible gratuitement.
Données disponibles : Courant de phase, tension, puissance, énergie, facteur de puissance, fréquence, distor-
sion harmonique THD, état du disjoncteur (avec AUX-E-C), nombre d’opérations, historiques des défauts...
Afficheur déporté HMI030
Ekip E
Accessoires pour déclencheurs électroniques PR222 - LSI ou EKIP E - LSIG
Type Article
Unité de dialogue PR222 - LSI 055066
Unité de dialogue Ekip E - LSIG 081094
Connecteur X3 pour PR222 - LSI et Ekip E - LSIG version fixe 055059
Connecteur X3 pour PR222 - LSI et Ekip E - LSIG version débrochable 055061
Contacts Auxiliaires Electroniques AUX-E-C 1Q 1SY 054916
Motorisation électronique MOE-E 24 V DC 054899
Motorisation électronique MOE-E 48...60 V DC 054900
Motorisation électronique MOE-E 110...125 V AC/DC 054901
Motorisation électronique MOE-E 220...250 V AC/DC 054902
Motorisation électronique MOE-E 380 V AC 054903
Afficheur déporté en face avant de tableau HMI030 063143
Logiciel Ekip Connect disponible gratuitement
Ekip T&P 066989

+
24 V
–

Ekip T&P

Logiciel Ekip Connect
X 3
Modbus

Unité de dialogue

Internal Bus HMI030

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
