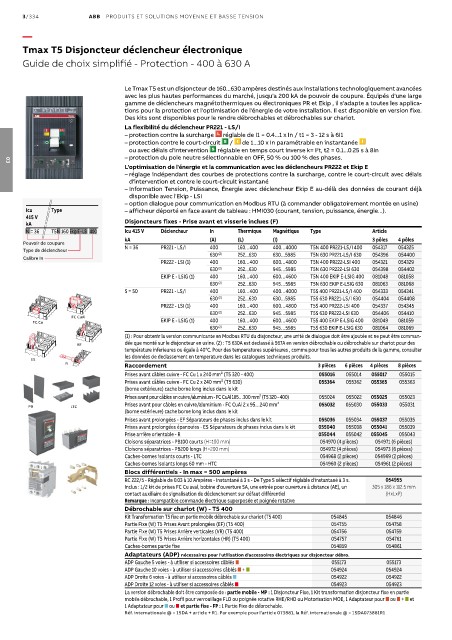

3/334 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax T5 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 400 à 630 A

Le Tmax T5 est un disjoncteur de 160...630 ampères destinés aux installations technologiquement avancées
avec les plus hautes performances du marché, jusqu'a 200 kA de pouvoir de coupure. Équipés d'une large
gamme de déclencheurs magnétothermiques ou électroniques PR et Ekip , il s'adapte a toutes les applica-
tions pour la protection et l'optimisation de l'énergie de votre installation. Il est disponible en version fixe.
Des kits sont disponibles pour le rendre débrochables et débrochables sur chariot.
La flexibilité du déclencheur PR221 - LS/I
– protection contre la surcharge réglable de I1 = 0.4...1 x In / t1 = 3 - 12 s à 6I1
– protection contre le court-circuit / de 1...10 x In paramétrable en instantanée
ou avec délais d'intervention réglable en temps court inverse k= I t, t2 = 0.1...0.25 s à 8In
2
– protection du pole neutre sélectionnable en OFF, 50 % ou 100 % des phases.
L'optimisation de l'énergie et la communication avec les déclencheurs PR222 et Ekip E
03
– réglage indépendant des courbes de protections contre la surcharge, contre le court-circuit avec délais
d'intervention et contre le court-circuit instantané
– Information Tension, Puissance, Énergie avec déclencheur Ekip E au-délà des données de courant déjà
disponible avec l'Ekip - LSI
– option dialogue pour communication en Modbus RTU (à commander obligatoirement montée en usine)
Icu Type – afficheur déporté en face avant de tableau : HMI030 (courant, tension, puissance, énergie...).
415 V
kA Disjoncteurs fixes - Prise avant et visserie inclues (F)
N = 36 T5N 160 Ekip E - LSI 400 Icu 415 V Déclencheur In Thermique Magnétique Type Article
kA (A) (L) (I) 3 pôles 4 pôles
Pouvoir de coupure
Type de déclencheur N = 36 PR221 - LS/I 400 160…400 400…4000 T5N 400 PR221-LS/I 400 054317 054325
630 (2) 252...630 630…5985 T5N 630 PR221-LS/I 630 054396 054400
Calibre In
PR222 - LSI (1) 400 160…400 600…4800 T5N 400 PR222-LSI 400 054321 054329
630 (2) 252...630 945…5985 T5N 630 PR222-LSI 630 054398 054402
EKIP E - LSIG (1) 400 160…400 600…4600 T5N 400 EKIP E-LSIG 400 081048 081058
630 (2) 252...630 945…5985 T5N 630 EKIP E-LSIG 630 081063 081068
S = 50 PR221 - LS/I 400 160…400 400…4000 T5S 400 PR221-LS/I 400 054333 054341
630 (2) 252...630 630…5985 T5S 630 PR221-LS/I 630 054404 054408
PR222 - LSI (1) 400 160…400 600…4800 T5S 400 PR222-LSI 400 054337 054345
630 (2) 252...630 945…5985 T5S 630 PR222-LSI 630 054406 054410
FC CuAl
FC Cu EKIP E - LSIG (1) 400 160…400 600…4600 T5S 400 EKIP E-LSIG 400 081049 081059
630 (2) 252...630 945…5985 T5S 630 EKIP E-LSIG 630 081064 081069
(1) : Pour obtenir la version communicante en Modbus RTU du disjoncteur, une unité de dialogue doit être ajoutée et ne peut être comman-
dée que monté sur le disjoncteur en usine. (2) : T5 630A est declassé à 567A en version débrochable ou débrochable sur chariot pour des
EF
température inferieures ou égale à 40°C. Pour des temperatures supérieures , comme pour tous les autres produits de la gamme, consulter
les données de declassement en temperature dans les catalogues techniques produits.
ES
R Raccordement 3 pièces 6 pièces 4 pièces 8 pièces
Prises avant câbles cuivre - FC Cu 1 x 240 mm² (T5 320 - 400) 055016 055014 055017 055015
Prises avant câbles cuivre - FC Cu 2 x 240 mm² (T5 630) 055364 055362 055365 055363
(borne extérieure) cache borne long inclus dans le kit
Prises avant pour câbles en cuivre/aluminium - FC CuAl 185…300 mm² (T5 320 - 400) 055024 055022 055025 055023
Prises avant pour câbles en cuivre/aluminium - FC CuAl 2 x 95…240 mm² 055032 055030 055033 055031
PB LTC
(borne extérieure) cache borne long inclus dans le kit
Prises avant prolongées - EF Séparateurs de phases inclus dans le kit 055036 055034 055037 055035
Prises avant prolongées épanouies - ES Séparateurs de phases inclus dans le kit 055040 055038 055041 055039
Prise arrière orientable - R 055044 055042 055045 055043
Cloisons séparatrices - PB100 courts (H=100 mm) 054970 (4 pièces) 054971 (6 pièces)
Cloisons séparatrices - PB200 longs (H=200 mm) 054972 (4 pièces) 054973 (6 pièces)
Caches-bornes isolants courts - LTC 054968 (2 pièces) 054969 (2 pièces)
Caches-bornes isolants longs 60 mm - HTC 054960 (2 pièces) 054961 (2 pièces)
Blocs différentiels - In max = 500 ampères
RC 222/5 - Réglable de 0.03 à 10 Ampères - Instantané à 3 s - De Type S sélectif réglable d'instantané à 3 s. 054955
Inclus : 1/2 kit de prises FC Cu aval, bobine d'ouverture SA, une entrée pour ouverture à distance (AE), un 305 x 186 x 112.5 mm
contact auxiliaire de signalisation de déclenchement sur défaut différentiel (HxLxP)
Remarque : Incompatible commande électrique superposée et poignée rotative
Débrochable sur chariot (W) - T5 400
Kit Transformation T5 fixe en partie mobile débrochable sur chariot (T5 400) 054845 054846
Partie Fixe (W) T5 Prises Avant prolongées (EF) (T5 400) 054755 054758
Partie Fixe (W) T5 Prises Arrière verticales (VR) (T5 400) 054756 054759
Partie Fixe (W) T5 Prises Arrière horizontales (HR) (T5 400) 054757 054761
Caches-bornes partie fixe 054859 054861
Adaptateurs (ADP) nécessaires pour l'utilisation d'accessoires électriques sur disjoncteur débro.
ADP Gauche 5 voies - à utiliser si accessoires câblés ■ 055173 055173
ADP Gauche 10 voies - à utiliser si accessoires câblés ■ + ■ 054924 054924
ADP Droite 6 voies - à utiliser si accessoires câblés ■ 054922 054922
ADP Droite 12 voies - à utiliser si accessoires câblés ■ 054923 054923
La version débrochable doit être composée de : partie mobile - MP : 1 Disjoncteur Fixe, 1 Kit transformation disjoncteur fixe en partie
mobile débrochable, 1 Profil pour verrouillage FLD ou poignée rotative RHE/RHD ou Motorisation MOE, 1 Adaptateur pour ■ ou ■ + ■ et
1 Adaptateur pour ■ ou ■ et partie fixe - FP : 1 Partie Fixe de débrochable.
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
