3/340 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

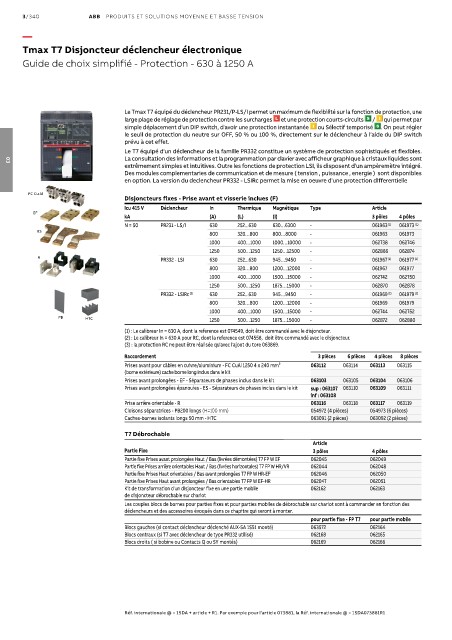

Tmax T7 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 630 à 1250 A

Le Tmax T7 équipé du déclencheur PR231/P-LS/I permet un maximum de flexibilité sur la fonction de protection, une
large plage de réglage de protection contre les surcharges et une protection courts-circuits / qui permet par
simple déplacement d'un DIP switch, d'avoir une protection instantanée ou Sélectif temporisé . On peut régler
le seuil de protection du neutre sur OFF, 50 % ou 100 %, directement sur le déclencheur à l'aide du DIP switch
prévu à cet effet.
Le T7 équipé d'un déclencheur de la famille PR332 constitue un système de protection sophistiqués et flexibles.
La consultation des informations et la programmation par clavier avec afficheur graphique à cristaux liquides sont
extrêmement simples et intuitives. Outre les fonctions de protection LSI, ils disposent d’un ampèremètre intégré.
03
Des modules complementaries de communication et de mesure ( tension , puissance , energie ) sont disponibles
en option. La version du declencheur PR332 - LSIRc permet la mise en oeuvre d'une protection differentielle
FC Cu Al
Disjoncteurs fixes - Prise avant et visserie inclues (F)
Icu 415 V Déclencheur In Thermique Magnétique Type Article
EF
kA (A) (L) (I) 3 pôles 4 pôles
N = 50 PR231 - LS/I 630 252...630 630…6300 - 061963 (1) 061973 (1)
ES
800 320…800 800…8000 - 061963 061973
1000 400…1000 1000…10000 - 062738 062746
1250 500…1250 1250…12500 - 062866 062874
R
PR332 - LSI 630 252...630 945…9450 - 061967 (1) 061977 (1)
800 320…800 1200…12000 - 061967 061977
1000 400…1000 1500…15000 - 062742 062750
1250 500…1250 1875…15000 - 062870 062878
PR332 - LSIRc (3) 630 252...630 945…9450 - 061969 (2) 061979 (2)
800 320…800 1200…12000 - 061969 061979
1000 400…1000 1500…15000 - 062744 062752
PB HTC 1250 500…1250 1875…15000 - 062872 062880
(1) : Le calibreur In = 630 A, dont la reference est 074549, doit être commandé avec le disjoncteur.
(2) : Le calibreur In = 630 A pour RC, dont la reference est 074558, doit être commandé avec le disjoncteur.
(3) : la protection RC ne peut être réalisée qu'avec l'ajout du tore 063869.
Raccordement 3 pièces 6 pièces 4 pièces 8 pièces
Prises avant pour câbles en cuivre/aluminium - FC CuAl 1250 4 x 240 mm² 063112 063114 063113 063115
(borne extérieure) cache borne long inclus dans le kit
Prises avant prolongées - EF - Séparateurs de phases inclus dans le kit 063103 063105 063104 063106
Prises avant prolongées épanouies - ES - Séparateurs de phases inclus dans le kit sup : 063107 063110 063109 063111
inf : 063108
Prise arrière orientable - R 063116 063118 063117 063119
Cloisons séparatrices - PB200 longs (H=100 mm) 054972 (4 pièces) 054973 (6 pièces)
Caches-bornes isolants longs 50 mm - HTC 063091 (2 pièces) 063092 (2 pièces)

T7 Débrochable
Article
Partie Fixe 3 pôles 4 pôles
Partie fixe Prises avant prolongées Haut / Bas (livrées démontées) T7 FP W EF 062045 062049
Partie fixe Prises arrière orientables Haut / Bas (livrées horizontales) T7 FP W HR/VR 062044 062048
Partie fixe Prises Haut orientables / Bas avant prolongées T7 FP W HR-EF 062046 062050
Partie fixe Prises Haut avant prolongées / Bas orientables T7 FP W EF-HR 062047 062051
Kit de transformation d'un disjoncteur fixe en une partie mobile 062162 062163
de disjoncteur débrochable sur chariot
Les couples blocs de bornes pour parties fixes et pour parties mobiles de débrochable sur chariot sont à commander en fonction des
déclencheurs et des accessoires évoqués dans ce chapitre qui seront à monter.
pour partie fixe - FP T7 pour partie mobile
Blocs gauches (si contact déclencheur déclenché AUX-SA 1S51 monté) 063572 062164
Blocs centraux (si T7 avec déclencheur de type PR332 utilisé) 062168 062165
Blocs droits ( si bobine ou Contacts Q ou SY montés) 062169 062166

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
