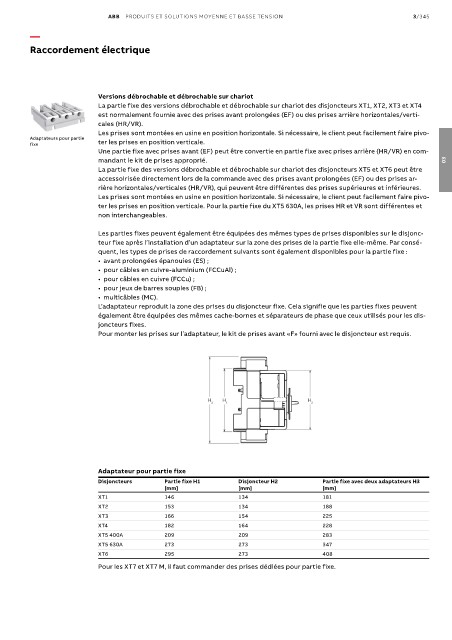

Page 543 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/345

—
Raccordement électrique

Versions débrochable et débrochable sur chariot
La partie fixe des versions débrochable et débrochable sur chariot des disjoncteurs XT1, XT2, XT3 et XT4
est normalement fournie avec des prises avant prolongées (EF) ou des prises arrière horizontales/verti-
cales (HR/VR).
Les prises sont montées en usine en position horizontale. Si nécessaire, le client peut facilement faire pivo-
Adaptateurs pour partie
fixe ter les prises en position verticale.
Une partie fixe avec prises avant (EF) peut être convertie en partie fixe avec prises arrière (HR/VR) en com-
mandant le kit de prises approprié. 03
La partie fixe des versions débrochable et débrochable sur chariot des disjoncteurs XT5 et XT6 peut être
accessoirisée directement lors de la commande avec des prises avant prolongées (EF) ou des prises ar-
rière horizontales/verticales (HR/VR), qui peuvent être différentes des prises supérieures et inférieures.
Les prises sont montées en usine en position horizontale. Si nécessaire, le client peut facilement faire pivo-
ter les prises en position verticale. Pour la partie fixe du XT5 630A, les prises HR et VR sont différentes et
non interchangeables.

Les parties fixes peuvent également être équipées des mêmes types de prises disponibles sur le disjonc-
teur fixe après l’installation d’un adaptateur sur la zone des prises de la partie fixe elle-même. Par consé-
quent, les types de prises de raccordement suivants sont également disponibles pour la partie fixe :
• avant prolongées épanouies (ES) ;
• pour câbles en cuivre-aluminium (FCCuAl) ;
• pour câbles en cuivre (FCCu) ;
• pour jeux de barres souples (FB) ;
• multicâbles (MC).
L’adaptateur reproduit la zone des prises du disjoncteur fixe. Cela signifie que les parties fixes peuvent
également être équipées des mêmes cache-bornes et séparateurs de phase que ceux utilisés pour les dis-
joncteurs fixes.
Pour monter les prises sur l’adaptateur, le kit de prises avant «F» fourni avec le disjoncteur est requis.

Adaptateur pour partie fixe
Disjoncteurs Partie fixe H1 Disjoncteur H2 Partie fixe avec deux adaptateurs H3
[mm] [mm] [mm]
XT1 146 134 181
XT2 153 134 188
XT3 166 154 225
XT4 182 164 228
XT5 400A 209 209 283
XT5 630A 273 273 347
XT6 295 273 408
Pour les XT7 et XT7 M, il faut commander des prises dédiées pour partie fixe.
