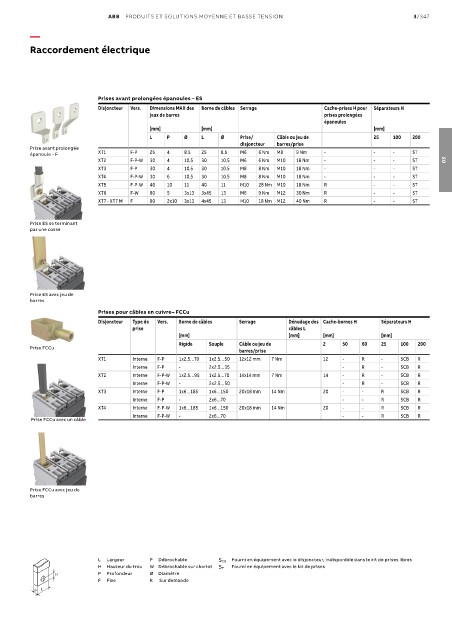

Page 545 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/347

—
Raccordement électrique

Prises avant prolongées épanouies – ES
Disjoncteur Vers. Dimensions MAX des Borne de câbles Serrage Cache-prises H pour Séparateurs H
jeux de barres prises prolongées
épanouies
[mm] [mm] [mm]
L P Ø L Ø Prise/ Câble ou jeu de 25 100 200
disjoncteur barres/prise
Prise avant prolongée
épanouie – F XT1 F-P 25 4 8.5 25 8.5 M6 6 Nm M8 9 Nm - - - ST
XT2 F-P-W 30 4 10.5 30 10.5 M6 6 Nm M10 18 Nm - - - ST 03
XT3 F-P 30 4 10.5 30 10.5 M8 8 Nm M10 18 Nm - - - ST
XT4 F-P-W 30 6 10.5 30 10.5 M8 8 Nm M10 18 Nm - - - ST
XT5 F-P-W 40 10 11 40 11 M10 28 Nm M10 18 Nm R - - ST
XT6 F-W 80 5 3x13 3x45 13 M6 9 Nm M12 30 Nm R - - ST
XT7 - XT7 M F 80 2x10 3x13 4x45 13 M10 18 Nm M12 40 Nm R - - ST

Prise ES se terminant
par une cosse

Prise ES avec jeu de
barres
Prises pour câbles en cuivre– FCCu
Disjoncteur Type de Vers. Borne de câbles Serrage Dénudage des Cache-bornes H Séparateurs H
prise câbles L
[mm] [mm] [mm] [mm]
Rigide Souple Câble ou jeu de 2 50 60 25 100 200
Prise FCCu
barres/prise
XT1 Interne F-P 1x2.5…70 1x2.5…50 12x12 mm 7 Nm 12 - R - SCB R
Interne F-P - 2x2.5…35 - R - SCB R
XT2 Interne F-P-W 1x2.5…95 1x2.5…70 14x14 mm 7 Nm 14 - R - SCB R
Interne F-P-W - 2x2.5…50 - R - SCB R
XT3 Interne F-P 1x6…185 1x6…150 20x18 mm 14 Nm 20 - - R SCB R
Interne F-P - 2x6…70 - - R SCB R
XT4 Interne F-P-W 1x6…185 1x6…150 20x18 mm 14 Nm 20 - - R SCB R
Interne F-P-W - 2x6…70 - - R SCB R
Prise FCCu avec un câble

Prise FCCu avec jeu de
barres

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
P L
