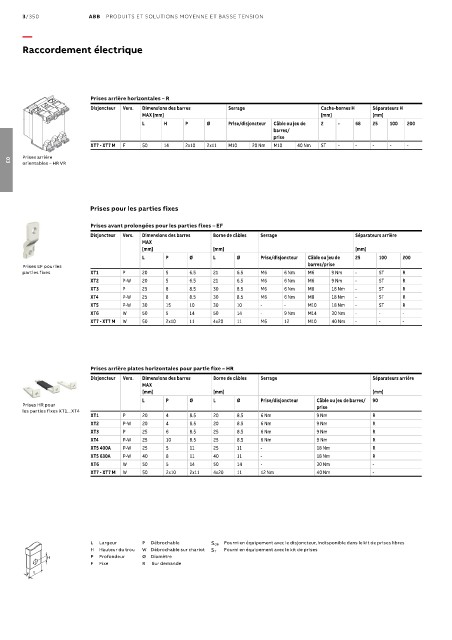

3/350 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Raccordement électrique

Prises arrière horizontales – R
Disjoncteur Vers. Dimensions des barres Serrage Cache-bornes H Séparateurs H
MAX [mm] [mm] [mm]
L H P Ø Prise/disjoncteur Câble ou jeu de 2 - 68 25 100 200
barres/
prise
XT7 - XT7 M F 50 14 2x10 2x11 M10 20 Nm M10 40 Nm ST - - - - -
Prises arrière
orientables – HR VR
03

Prises pour les parties fixes
Prises avant prolongées pour les parties fixes – EF
Disjoncteur Vers. Dimensions des barres Borne de câbles Serrage Séparateurs arrière
MAX
[mm] [mm] [mm]
L P Ø L Ø Prise/disjoncteur Câble ou jeu de 25 100 200
barres/prise
Prises EF pour les
parties fixes XT1 P 20 5 6.5 21 6.5 M6 6 Nm M6 9 Nm - ST R
XT2 P-W 20 5 6.5 21 6.5 M6 6 Nm M6 9 Nm - ST R
XT3 P 25 8 8.5 30 8.5 M6 6 Nm M8 18 Nm - ST R
XT4 P-W 25 8 8.5 30 8.5 M6 6 Nm M8 18 Nm - ST R
XT5 P-W 30 15 10 30 10 - - M10 18 Nm - ST R
XT6 W 50 5 14 50 14 - 9 Nm M14 30 Nm - - -
XT7 - XT7 M W 50 2x10 11 4x20 11 M6 12 M10 40 Nm - - -

Prises arrière plates horizontales pour partie fixe – HR
Disjoncteur Vers. Dimensions des barres Borne de câbles Serrage Séparateurs arrière
MAX
[mm] [mm] [mm]
L P Ø L Ø Prise/disjoncteur Câble ou jeu de barres/ 90
Prises HR pour prise
les parties fixes XT1...XT4
XT1 P 20 4 8.5 20 8.5 6 Nm 9 Nm R
XT2 P-W 20 4 8.5 20 8.5 6 Nm 9 Nm R
XT3 P 25 6 8.5 25 8.5 6 Nm 9 Nm R
XT4 P-W 25 10 8.5 25 8.5 6 Nm 9 Nm R
XT5 400A P-W 25 5 11 25 11 - 18 Nm R
XT5 630A P-W 40 8 11 40 11 - 18 Nm R
XT6 W 50 5 14 50 14 - 30 Nm -
XT7 - XT7 M W 50 2x10 2x11 4x20 11 12 Nm 40 Nm -

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
