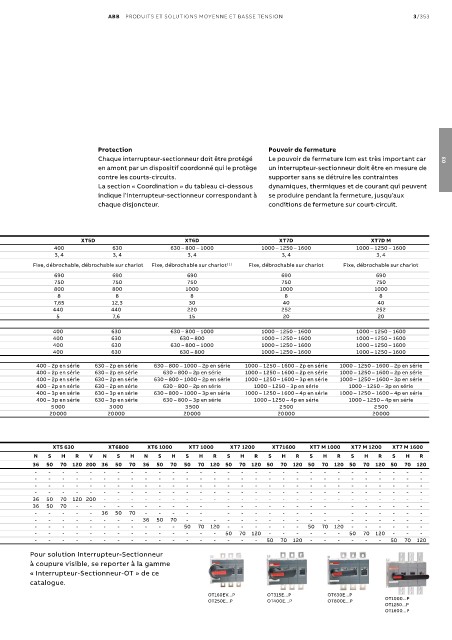

Page 551 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/353

Protection Pouvoir de fermeture
Chaque interrupteur-sectionneur doit être protégé Le pouvoir de fermeture Icm est très important car 03
en amont par un dispositif coordonné qui le protège un interrupteur-sectionneur doit être en mesure de
contre les courts-circuits. supporter sans se détruire les contraintes
La section « Coordination » du tableau ci-dessous dynamiques, thermiques et de courant qui peuvent
indique l’interrupteur-sectionneur correspondant à se produire pendant la fermeture, jusqu’aux
chaque disjoncteur. conditions de fermeture sur court-circuit.

Caractéristiques
Format XT1D XT3D XT4D XT5D XT6D XT7D XT7D M
Courant thermique conventionnel à l’air libre, lth [ A ] 160 250 250 400 630 630 – 800 – 1000 1000 – 1250 – 1600 1000 – 1250 – 1600
Pôles [ N. ] 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4
Versions Fixe, Fixe, Fixe, débrochable, ( 1 )
débrochable débrochable débrochable sur chariot Fixe, débrochable, débrochable sur chariot Fixe, débrochable sur chariot Fixe, débrochable sur chariot Fixe, débrochable sur chariot
Tension assignée de service, Ue ( AC ) 50-60 Hz [ V ] 690 690 690 690 690 690 690 690
( DC ) [ V ] 500 500 500 750 750 750 750 750
Tension assignée d’isolement, Ui [ V ] 800 800 800 800 800 1000 1000 1000
Tension assignée de tenue aux chocs, Uimp [ kV ] 8 8 8 8 8 8 8 8
Pouvoir de fermeture assigné ( Min ) Sectionneur uniquement [ kA ] 2,8 5,3 5,3 7,65 12,3 30 40 40
en court-circuit, lcm ( Max ) Avec disjoncteur du côté alimentation [ kA ] 154 105 330 440 440 220 252 252
Courant de courte durée admissible assigné pendant 1 s, lcw [ kA ] 2 3 3,6 5 7,6 15 20 20
Courant assigné de service, le ( AC ) 50-60 Hz
AC-22A 415-440 V AC 160 250 250 400 630 630 – 800 – 1000 1000 – 1250 – 1600 1000 – 1250 – 1600
AC-23A 125 200 200 400 630 630 – 800 1000 – 1250 – 1600 1000 – 1250 – 1600
AC-22A 690 V AC 160 250 250 400 630 630 – 800 – 1000 1000 – 1250 – 1600 1000 – 1250 – 1600
AC-23A 125 200 200 400 630 630 – 800 1000 – 1250 – 1600 1000 – 1250 – 1600
Courant assigné de service, le DC
DC-22A 250 V DC 160 – 2p en série 250 – 2p en série 250 – 2p en série 400 – 2p en série 630 – 2p en série 630 – 800 – 1000 – 2p en série 1000 – 1250 – 1600 – 2p en série 1000 – 1250 – 1600 – 2p en série
DC-23A 125 – 2p en série 200 – 2p en série 200 – 2p en série 400 – 2p en série 630 – 2p en série 630 – 800 – 2p en série 1000 – 1250 – 1600 – 2p en série 1000 – 1250 – 1600 – 2p en série
DC-22A 500 V DC 160 – 4p en série 250 – 3p en série 250 – 2p en série 400 – 2p en série 630 – 2p en série 630 – 800 – 1000 – 2p en série 1000 – 1250 – 1600 – 3p en série 1000 – 1250 – 1600 – 3p en série
DC-23A 125 – 4p en série 200 – 3p en série 200 – 2p en série 400 – 2p en série 630 – 2p en série 630 – 800 – 2p en série 1000 – 1250 – 3p en série 1000 – 1250 – 3p en série
DC-22A 750 V DC - - - 400 – 3p en série 630 – 3p en série 630 – 800 – 1000 – 3p en série 1000 – 1250 – 1600 – 4p en série 1000 – 1250 – 1600 – 4p en série
DC-23A - - - 400 – 3p en série 630 – 3p en série 630 – 800 – 3p en série 1000 – 1250 – 4p en série 1000 – 1250 – 4p en série
Endurance électrique AC22 / AC23 ( AC ) 440 V In 5 000 3 000 3 500 2 500 2 500
Endurance mécanique 20 000 20 000 20 000 20 000 20 000
( 1 ) XT6 1000 A est disponible en version fixe uniquement
Coordination
Côté alimentation XT1 160 XT2 XT3 XT4 XT5 400 XT5 630 XT6800 XT6 1000 XT7 1000 XT7 1200 XT71600 XT7 M 1000 XT7 M 1200 XT7 M 1600
Icu @ 415V AC B C N S H N S H R V B S N S H R V N S H R V N S H R V N S H N S H S H R S H R S H R S H R S H R S H R
18 25 36 50 70 36 50 70 120 150 36 50 36 50 70 120 150 36 50 70 120 200 36 50 70 120 200 36 50 70 36 50 70 50 70 120 50 70 120 50 70 120 50 70 120 50 70 120 50 70 120
XT1D 160 18 25 36 50 70 36 50 70 70 70 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
XT3D 250 - - - - - - - - - - 36 50 36 50 50 50 50 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
-
-
-
XT4D 250 - - - - - - - - - - - - - - - - - - - - 36 50 36 50 70 120 150 36 50 70 120 200 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
-
-
-
-
-
-
XT5D
400
-
-
-
Côté charge XT5D 630 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 36 50 70 120 200 36 50 70 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
-
-
-
70
-
XT6D
-
-
-
-
36
50
630
XT6D
-
-
-
800
-
-
-
-
-
-
-
XT6D
-
-
-
-
1000
XT7D 1000 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 36 50 70 50 70 120 - - - - - - - - - - - - 50 70 120 - - - - - - - - - - - -
XT7D 1250 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 50 70 120 - - - - - - 50 70 120 - - -
XT7D 1600 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 50 70 120 - - - - - - 50 70 120
Pour solution Interrupteur-Sectionneur
à coupure visible, se reporter à la gamme
« Interrupteur-Sectionneur-OT » de ce
catalogue.
OT160EV...P OT315E...P OT630E...P
OT250E...P OT400E...P OT800E...P OT1000...P
OT1250...P
OT1600...P
