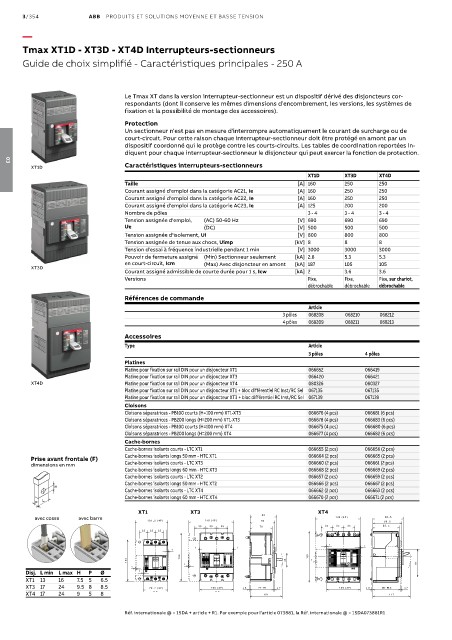

Tmax XT1D - XT3D - XT4D Interrupteurs-sectionneurs

Guide de choix simplifié - Caractéristiques principales - 250 A

Le Tmax XT dans la version interrupteur-sectionneur est un dispositif dérivé des disjoncteurs cor-
respondants (dont il conserve les mêmes dimensions d'encombrement, les versions, les systèmes de
fixation et la possibilité de montage des accessoires).
Protection
Un sectionneur n'est pas en mesure d'interrompre automatiquement le courant de surcharge ou de
court-circuit. Pour cette raison chaque interrupteur-sectionneur doit être protégé en amont par un
dispositif coordonné qui le protège contre les courts-circuits. Les tables de coordination reportées in-
diquent pour chaque interrupteur-sectionneur le disjoncteur qui peut exercer la fonction de protection.

03
XT1D Caractéristiques interrupteurs-sectionneurs
XT1D XT3D XT4D
Taille [A] 160 250 250
Courant assigné d'emploi dans la catégorie AC21, Ie [A] 160 250 250
Courant assigné d'emploi dans la catégorie AC22, Ie [A] 160 250 250
Courant assigné d'emploi dans la catégorie AC23, Ie [A] 125 200 200
Nombre de pôles 3 - 4 3 - 4 3 - 4
Tension assignée d'emploi, (AC) 50-60 Hz [V] 690 690 690
Ue (DC) [V] 500 500 500
Tension assignée d'isolement, Ui [V] 800 800 800
Tension assignée de tenue aux chocs, Uimp [kV] 8 8 8
Tension d'essai à fréquence industrielle pendant 1 min [V] 3000 3000 3000
Pouvoir de fermeture assigné (Min) Sectionneur seulement [kA] 2.8 5.3 5.3
en court-circuit, Icm (Max) Avec disjoncteur en amont [kA] 187 105 105
XT3D
Courant assigné admissible de courte durée pour 1 s, Icw [kA] 2 3.6 3.6
Versions Fixe, Fixe, Fixe, sur chariot,
débrochable débrochable débrochable
Références de commande
Article
3 pôles 068208 068210 068212
4 pôles 068209 068211 068213

Accessoires
Type Article
3 pôles 4 pôles
Platines
Platine pour fixation sur rail DIN pour un disjoncteur XT1 066652 066419
Platine pour fixation sur rail DIN pour un disjoncteur XT3 066420 066421
XT4D Platine pour fixation sur rail DIN pour un disjoncteur XT4 080326 080327
Platine pour fixation sur rail DIN pour un disjoncteur XT1 + bloc différentiel RC Inst/RC Sel 067135 067135
Platine pour fixation sur rail DIN pour un disjoncteur XT3 + bloc différentiel RC Inst/RC Sel 067139 067139
Cloisons
Cloisons séparatrices - PB100 courts (H=100 mm) XT1-XT3 066676 (4 pcs) 066681 (6 pcs)
Cloisons séparatrices - PB200 longs (H=200 mm) XT1-XT3 066678 (4 pcs) 066683 (6 pcs)
Cloisons séparatrices - PB100 courts (H=100 mm) XT4 066675 (4 pcs) 066680 (6 pcs)
Cloisons séparatrices - PB200 longs (H=200 mm) XT4 066677 (4 pcs) 066682 (6 pcs)
Cache-bornes
Cache-bornes isolants courts - LTC XT1 066655 (2 pcs) 066656 (2 pcs)
Prise avant frontale (F) Cache-bornes isolants longs 50 mm - HTC XT1 066664 (2 pcs) 066665 (2 pcs)
dimensions en mm Cache-bornes isolants courts - LTC XT3 066660 (2 pcs) 066661 (2 pcs)
Cache-bornes isolants longs 60 mm - HTC XT3 066668 (2 pcs) 066669 (2 pcs)
Cache-bornes isolants courts - LTC XT2 066657 (2 pcs) 066659 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT2 066666 (2 pcs) 066667 (2 pcs)
Cache-bornes isolants courts - LTC XT4 066662 (2 pcs) 066663 (2 pcs)
Cache-bornes isolants longs 60 mm - HTC XT4 066670 (2 pcs) 066671 (2 pcs)
P
XT1 XT3 XT4
avec cosse avec barre

Disj. L min L max H P Ø
XT1 13 16 7.5 5 6.5
XT3 17 24 9.5 8 8.5 71 - 79 71 - 79 86 - 91.5
XT4 17 24 9 5 8

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
