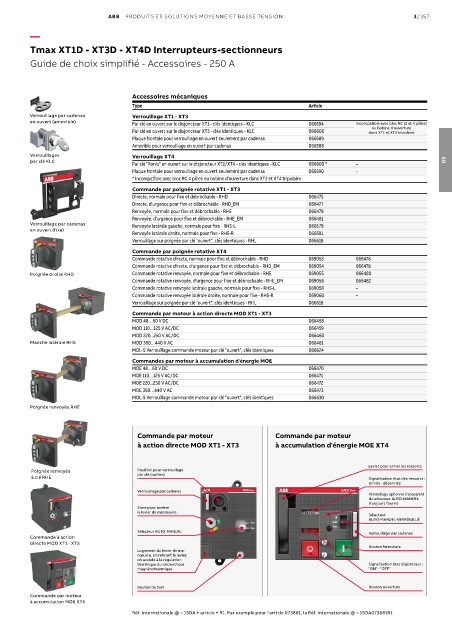

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/357

—
Tmax XT1D - XT3D - XT4D Interrupteurs-sectionneurs

Guide de choix simplifié - Accessoires - 250 A

Accessoires mécaniques
Type Article
Verrouillage par cadenas Verrouillage XT1 - XT3
en ouvert (amovible) Par clé en ouvert sur le disjoncteur XT1 - clés identiques - KLC 066594 Incompatible avec bloc RC (3 et 4 pôles)
ou bobine d'ouverture
Par clé en ouvert sur le disjoncteur XT3 - clés identiques - KLC 066606 dans XT1 et XT3 tripolaire
Plaque frontale pour verrouillage en ouvert seulement par cadenas 066589
Amovible pour verrouillage en ouvert par cadenas 066588
Verrouillages Verrouillage XT4
par clé KLC 03
Par clé "Ronis" en ouvert sur le disjoncteur XT2/XT4 - clés identiques - KLC 066600 * –
Plaque frontale pour verrouillage en ouvert seulement par cadenas 066590 –
* Incompatible avec bloc RC 4 pôles ou bobine d'ouverture dans XT2 et XT4 tripolaire
Commande par poignée rotative XT1 - XT3
Directe, normale pour fixe et débrochable - RHD 066475
Directe, d'urgence pour fixe et débrochable - RHD_EM 066477
Renvoyée, normale pour fixe et débrochable - RHE 066479
Renvoyée, d'urgence pour fixe et débrochable - RHE_EM 066481
Verrouillage par cadenas Renvoyée latérale gauche, normale pour fixe - RHS-L 066579
en ouvert (fixe)
Renvoyée latérale droite, normale pour fixe - RHS-R 066581
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 066618
Commande par poignée rotative XT4
Commande rotative directe, normale pour fixe et débrochable - RHD 069053 066476
Commande rotative directe, d'urgence pour fixe et débrochable - RHD_EM 069054 066478
Poignée droite RHD Commande rotative renvoyée, normale pour fixe et débrochable - RHE 069055 066480
Commande rotative renvoyée, d'urgence pour fixe et débrochable - RHE_EM 069056 066482
Commande rotative renvoyée latérale gauche, normale pour fixe - RHS-L 069058 –
Commande rotative renvoyée latérale droite, normale pour fixe - RHS-R 069060 –
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 066618
Commande par moteur à action directe MOD XT1 - XT3
MOD 48…60 V DC 066458
MOD 110…125 V AC/DC 066459
MOD 220...250 V AC/DC 066460
Manche latérale RHS MOD 380…440 V AC 066461
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques 066624
Commandes par moteur à accumulation d'énergie MOE
MOE 48…60 V DC 066470
MOE 110…125 V AC/DC 066471
MOE 220...250 V AC/DC 066472
MOE 380…440 V AC 066473
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques 066630
Poignée renvoyée RHE

Commande par moteur Commande par moteur
à action directe MOD XT1 - XT3 à accumulation d'énergie MOE XT4

Levier pour armer les ressorts
Poignée renvoyée Position pour verrouillage
par clé (option)
à clé RHE Signalisation état des ressorts :
armés - désarmés
Verrouillage par cadenas
Verrouillage optionnel transparent
du sélecteur AUTO-MANUEL
(toujours fourni)
Zone pour insérer
le levier de manœuvre
Sélecteur
AUTO-MANUEL-VERROUILLÉ
Sélecteur AUTO-MANUEL Verrouillage par cadenas
Commande à action
directe MOD XT1 - XT3
Bouton fermeture
Logement du levier de ma-
nœuvre. En retirant le levier,
on accède à la régulation
thermique du déclencheur Signalisation état disjoncteur :
magnétothermique "ON" - "OFF"
Bouton de test Bouton ouverture
Commande par moteur
à accumulation MOE XT4
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
