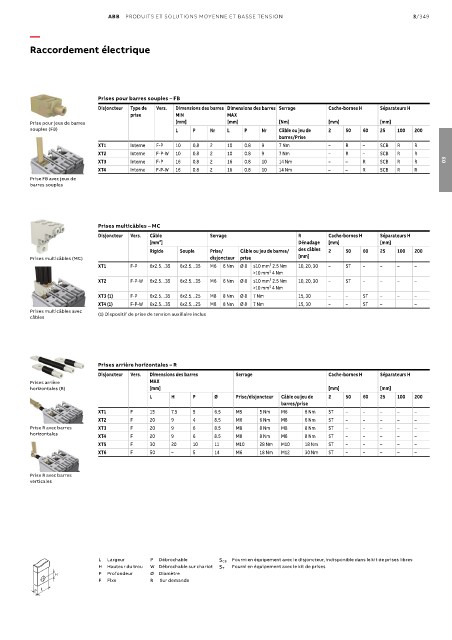

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/349

—
Raccordement électrique

Prises pour barres souples – FB
Disjoncteur Type de Vers. Dimensions des barres Dimensions des barres Serrage Cache-bornes H Séparateurs H
prise MIN MAX
Prise pour jeux de barres [mm] [mm] [Nm] [mm] [mm]
souples (FB) L P Nr L P Nr Câble ou jeu de 2 50 60 25 100 200
barres/Prise
XT1 Interne F-P 10 0.8 2 10 0.8 9 7 Nm – R – SCB R R
XT2 Interne F-P-W 10 0.8 2 10 0.8 9 7 Nm – R – SCB R R
XT3 Interne F-P 16 0.8 2 16 0.8 10 14 Nm – – R SCB R R 03
XT4 Interne F-P-W 16 0.8 2 16 0.8 10 14 Nm – – R SCB R R
Prise FB avec jeux de
barres souples

Prises multicâbles – MC
Disjoncteur Vers. Câble Serrage R Cache-bornes H Séparateurs H
[mm²] Dénudage [mm] [mm]
Rigide Souple Prise/ Câble ou jeu de barres/ des câbles 2 50 60 25 100 200
Prises multicâbles (MC) disjoncteur prise [mm]
XT1 F-P 6x2.5…35 6x2.5…35 M6 6 Nm Ø 8 ≤10 mm² 2.5 Nm 10, 20, 30 – ST – – – –
>10 mm² 4 Nm
XT2 F-P-W 6x2.5…35 6x2.5…35 M6 6 Nm Ø 8 ≤10 mm² 2.5 Nm 10, 20, 30 – ST – – – –
>10 mm² 4 Nm
XT3 (1) F-P 6x2.5…35 6x2.5…25 M8 8 Nm Ø 8 7 Nm 15, 30 – – ST – – –
XT4 (1) F-P-W 6x2.5…35 6x2.5…25 M8 8 Nm Ø 8 7 Nm 15, 30 – – ST – –
Prises multicâbles avec (1) Dispositif de prise de tension auxiliaire inclus
câbles

Prises arrière horizontales – R
Disjoncteur Vers. Dimensions des barres Serrage Cache-bornes H Séparateurs H
Prises arrière MAX
horizontales (R) [mm] [mm] [mm]
L H P Ø Prise/disjoncteur Câble ou jeu de 2 50 60 25 100 200
barres/prise
XT1 F 15 7.5 5 6.5 M5 5 Nm M6 6 Nm ST – – – – –
XT2 F 20 9 4 8.5 M6 6 Nm M8 6 Nm ST – – – – –
Prise R avec barres XT3 F 20 9 6 8.5 M8 8 Nm M8 8 Nm ST – – – – –
horizontales XT4 F 20 9 6 8.5 M8 8 Nm M8 8 Nm ST – – – – –
XT5 F 30 20 10 11 M10 28 Nm M10 18 Nm ST – – – – –
XT6 F 50 – 5 14 M6 18 Nm M12 30 Nm ST – – – – –

Prise R avec barres
verticales

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
P L
