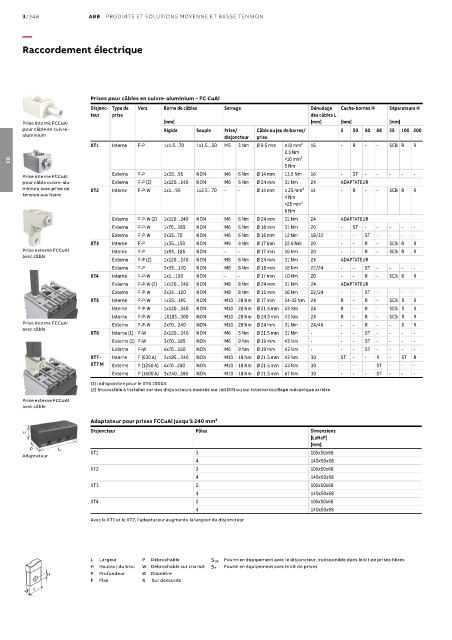

3/348 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Raccordement électrique

Prises pour câbles en cuivre-aluminium – FC CuAl
Disjonc- Type de Vers. Borne de câbles Serrage Dénudage Cache-bornes H Séparateurs H
teur prise des câbles L
Prise interne FCCuAl [mm] [mm] [mm] [mm]
pour câble en cuivre- Rigide Souple Prise/ Câble ou jeu de barres/ 2 50 60 68 25 100 200
aluminium disjoncteur prise
XT1 Interne F-P 1x1.5…70 1x1.5…50 M5 3 Nm Ø 9.5 mm ≤10 mm² 16 - R - - SCB R R
2.5 Nm
>10 mm²
5 Nm
03
Prise interne FCCuAl Externe F-P 1x35…95 NON M6 6 Nm Ø 14 mm 13.5 Nm 16 - ST - - - - -
pour câble cuivre-alu- Externe F-P (2) 1x120…240 NON M6 6 Nm Ø 24 mm 31 Nm 24 ADAPTATEUR
minium avec prise de XT2 Interne F-P-W 1x1…95 1x2.5…70 - - Ø 14 mm ≤ 25 mm² 14 - R - - SCB R R
tension auxiliaire
4 Nm
>25 mm²
6 Nm
Externe F-P-W (2) 1x120…240 NON M6 6 Nm Ø 24 mm 31 Nm 24 ADAPTATEUR
Externe F-P-W 1x70…185 NON M6 6 Nm Ø 18 mm 31 Nm 20 - ST - - - - -
Externe F-P-W 2x35...70 NON M6 6 Nm Ø 16 mm 12 Nm 18/33 - - ST - - - -
XT3 Interne F-P 1x35...150 NON M9 9 Nm Ø 17 mm 22.6 Nm 20 - - R - SCB R R
Prise externe FCCuAl Interne F-P 1x95...185 NON - - Ø 17 mm 16 Nm 20 - - R - SCB R R
avec câble
Externe F-P (2) 1x120…240 NON M8 8 Nm Ø 24 mm 31 Nm 24 ADAPTATEUR
Externe F-P 2x35…120 NON M8 8 Nm Ø 18 mm 16 Nm 22/24 - - ST - - - -
XT4 Interne F-P-W 1x1…150 NON - - Ø 17 mm 10 Nm 20 - - R - SCB R R
Externe F-P-W (2) 1x120…240 NON M8 8 Nm Ø 24 mm 31 Nm 24 ADAPTATEUR
Externe F-P-W 2x35…120 NON M8 8 Nm Ø 15 mm 16 Nm 22/24 - - ST - - - -
XT5 Interne F-P-W 1x35…185 NON M10 28 Nm Ø 17 mm 24-35 Nm 24 R - R - SCB R R
Interne F-P-W 1x120…240 NON M10 28 Nm Ø 21.5 mm 43 Nm 24 R - R - SCB R R
Interne F-P-W 1X185...300 NON M10 28 Nm Ø 24.5 mm 43 Nm 24 R - R - SCB R R
Prise interne FCCuAl Externe F-P-W 2x70…240 NON M10 28 Nm Ø 24 mm 31 Nm 24/46 - - R - - S R
avec câble
XT6 Interne (1) F-W 2x120…240 NON M6 5 Nm Ø 21.5 mm 31 Nm - - - ST - - - -
Externe (1) F-W 3x70…185 NON M6 9 Nm Ø 19 mm 43 Nm - - - ST - - - -
Externe F-W 4x70…150 NON M6 9 Nm Ø 19 mm 43 Nm - - - ST - - - -
XT7 - Interne F (630 A) 2x185…240 NON M10 18 Nm Ø 21.5 mm 43 Nm 30 ST - - R - ST R
XT7 M Externe F (1250 A) 4x70...240 NON M10 18 Nm Ø 21.5 mm 43 Nm 30 - - - ST - - -
Externe F (1600 A) 3x240...380 NON M10 18 Nm Ø 21.5 mm 67 Nm 30 - - - ST - - -
(1) Indisponible pour le XT6 1000A
(2) Impossible à installer sur des disjoncteurs montés sur rail DIN ou sur interverrouillage mécanique arrière
Prise externe FCCuAl
avec câble

Adaptateur pour prises FCCuAl jusqu’à 240 mm²
H Disjoncteur Pôles Dimensions
[LxHxP]
[mm]
P L
Adaptateur XT1 3 105x50x68
4 140x50x68
XT2 3 105x50x68
4 140x50x68
XT3 3 105x50x68
4 140x50x68
XT4 3 105x50x68
4 140x50x68
Avec le XT1 et le XT2, l’adaptateur augmente la largeur du disjoncteur

L Largeur P Débrochable S CB Fourni en équipement avec le disjoncteur, indisponible dans le kit de prises libres
H Hauteur du trou W Débrochable sur chariot S T Fourni en équipement avec le kit de prises
P Profondeur Ø Diamètre
F Fixe R Sur demande
P L
