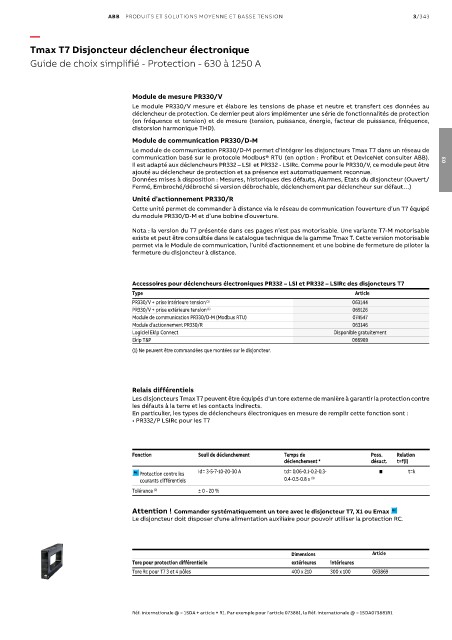

Page 541 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/343

—
Tmax T7 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 630 à 1250 A

Module de mesure PR330/V
Le module PR330/V mesure et élabore les tensions de phase et neutre et transfert ces données au
déclencheur de protection. Ce dernier peut alors implémenter une série de fonctionnalités de protection
(en fréquence et tension) et de mesure (tension, puissance, énergie, facteur de puissance, fréquence,
distorsion harmonique THD).
Module de communication PR330/D-M
Le module de communication PR330/D-M permet d’intégrer les disjoncteurs Tmax T7 dans un réseau de
communication basé sur le protocole Modbus® RTU (en option : Profibut et DeviceNet consulter ABB). 03
Il est adapté aux déclencheurs PR332 – LSI et PR332 - LSIRc. Comme pour le PR330/V, ce module peut être
ajouté au déclencheur de protection et sa présence est automatiquement reconnue.
Données mises à disposition : Mesures, historiques des défauts, Alarmes, Etats du disjoncteur (Ouvert/
Fermé, Embroché/débroché si version débrochable, déclenchement par déclencheur sur défaut…)
Unité d’actionnement PR330/R
Cette unité permet de commander à distance via le réseau de communication l’ouverture d’un T7 équipé
du module PR330/D-M et d’une bobine d’ouverture.
Nota : la version du T7 présentée dans ces pages n’est pas motorisable. Une variante T7-M motorisable
existe et peut être consultée dans le catalogue technique de la gamme Tmax T. Cette version motorisable
permet via le Module de communication, l’unité d’actionnement et une bobine de fermeture de piloter la
fermeture du disjoncteur à distance.

Accessoires pour déclencheurs électroniques PR332 – LSI et PR332 – LSIRc des disjoncteurs T7
Type Article
PR330/V + prise intérieure tension (1) 063144
PR330/V + prise extérieure tension (1) 069126
Module de communication PR330/D-M (Modbus RTU) 074547
Module d’actionnement PR330/R 063146
Logiciel Ekip Connect Disponible gratuitement
Ekip T&P 066989
(1) Ne peuvent être commandées que montées sur le disjoncteur.

Relais différentiels
Les disjoncteurs Tmax T7 peuvent être équipés d'un tore externe de manière à garantir la protection contre
les défauts à la terre et les contacts indirects.
En particulier, les types de déclencheurs électroniques en mesure de remplir cette fonction sont :
• PR332/P LSIRc pour les T7

Fonction Seuil de déclenchement Temps de Poss. Relation
déclenchement * désact. t=f(I)
Protection contre les
Rc Id= 3-5-7-10-20-30 A td= 0.06-0.1-0.2-0.3- n t=k
courants différentiels 0.4-0.5-0.8 s (3)
Tolérance (2) ± 0 - 20 %

Attention ! Commander systématiquement un tore avec le disjoncteur T7, X1 ou Emax Rc
Le disjoncteur doit disposer d'une alimentation auxiliaire pour pouvoir utiliser la protection RC.

Dimensions Article
Tore pour protection différentielle extérieures intérieures
Tore Rc pour T7 3 et 4 pôles 400 x 210 300 x 100 063869

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
