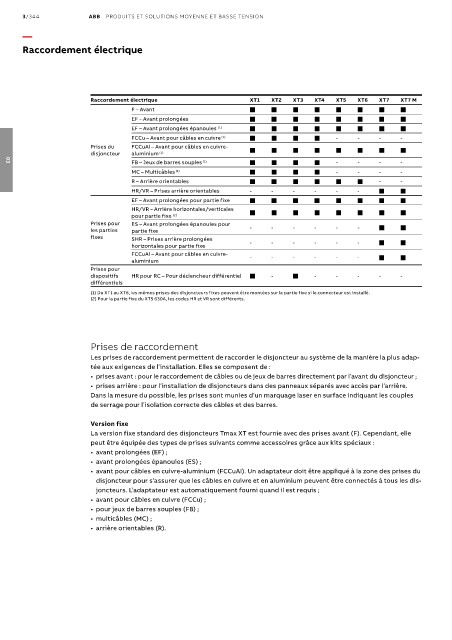

Page 542 - Les indispensables 2021

3/344 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Raccordement électrique

Raccordement électrique XT1 XT2 XT3 XT4 XT5 XT6 XT7 XT7 M
F – Avant        
EF – Avant prolongées        
EF – Avant prolongées épanouies (1)        
FCCu – Avant pour câbles en cuivre (1)     - - - -
Prises du FCCuAl – Avant pour câbles en cuivre-
disjoncteur aluminium (1)        
FB – Jeux de barres souples (1)     - - - -
03
MC – Multicâbles (1)     - - - -
R – Arrière orientables       - -
HR/VR – Prises arrière orientables - - - - - -  
EF – Avant prolongées pour partie fixe        
HR/VR – Arrière horizontales/verticales
pour partie fixe (2)        
Prises pour ES – Avant prolongées épanouies pour
les parties partie fixe - - - - - -  
fixes SHR – Prises arrière prolongées
horizontales pour partie fixe - - - - - -  
FCCuAl – Avant pour câbles en cuivre-
aluminium - - - - - -  
Prises pour
dispositifs HR pour RC – Pour déclencheur différentiel  -  - - - - -
différentiels
(1) Du XT1 au XT6, les mêmes prises des disjoncteurs fixes peuvent être montées sur la partie fixe si le connecteur est installé.
(2) Pour la partie fixe du XT5 630A, les codes HR et VR sont différents.

Prises de raccordement
Les prises de raccordement permettent de raccorder le disjoncteur au système de la manière la plus adap-
tée aux exigences de l’installation. Elles se composent de :
• prises avant : pour le raccordement de câbles ou de jeux de barres directement par l’avant du disjoncteur ;
• prises arrière : pour l’installation de disjoncteurs dans des panneaux séparés avec accès par l’arrière.
Dans la mesure du possible, les prises sont munies d’un marquage laser en surface indiquant les couples
de serrage pour l’isolation correcte des câbles et des barres.

Version fixe
La version fixe standard des disjoncteurs Tmax XT est fournie avec des prises avant (F). Cependant, elle
peut être équipée des types de prises suivants comme accessoires grâce aux kits spéciaux :
• avant prolongées (EF) ;
• avant prolongées épanouies (ES) ;
• avant pour câbles en cuivre-aluminium (FCCuAl). Un adaptateur doit être appliqué à la zone des prises du
disjoncteur pour s’assurer que les câbles en cuivre et en aluminium peuvent être connectés à tous les dis-
joncteurs. L’adaptateur est automatiquement fourni quand il est requis ;
• avant pour câbles en cuivre (FCCu) ;
• pour jeux de barres souples (FB) ;
• multicâbles (MC) ;
• arrière orientables (R).
