3/374 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

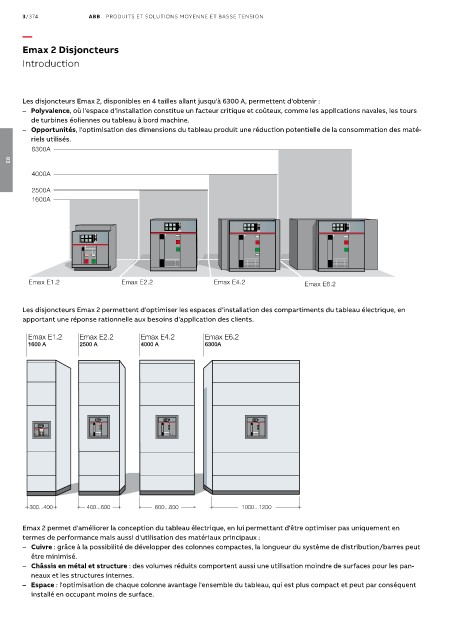

Emax 2 Disjoncteurs

Introduction

Les disjoncteurs Emax 2, disponibles en 4 tailles allant jusqu'à 6300 A, permettent d'obtenir :
– Polyvalence, où l'espace d'installation constitue un facteur critique et coûteux, comme les applications navales, les tours
de turbines éoliennes ou tableau à bord machine.
– Opportunités, l'optimisation des dimensions du tableau produit une réduction potentielle de la consommation des maté-
riels utilisés.
6300A

03
4000A

2500A
1600A

Emax E1.2 Emax E2.2 Emax E4.2 Emax E6.2

Les disjoncteurs Emax 2 permettent d'optimiser les espaces d'installation des compartiments du tableau électrique, en
apportant une réponse rationnelle aux besoins d'application des clients.

Emax E1.2 Emax E2.2 Emax E4.2 Emax E6.2
1600 A 2500 A 4000 A 6300A

300...400 400...600 600...800 1000...1200

Emax 2 permet d'améliorer la conception du tableau électrique, en lui permettant d'être optimiser pas uniquement en
termes de performance mais aussi d'utilisation des matériaux principaux :
– Cuivre : grâce à la possibilité de développer des colonnes compactes, la longueur du système de distribution/barres peut
être minimisé.
– Châssis en métal et structure : des volumes réduits comportent aussi une utilisation moindre de surfaces pour les pan-
neaux et les structures internes.
– Espace : l'optimisation de chaque colonne avantage l'ensemble du tableau, qui est plus compact et peut par conséquent
installé en occupant moins de surface.
