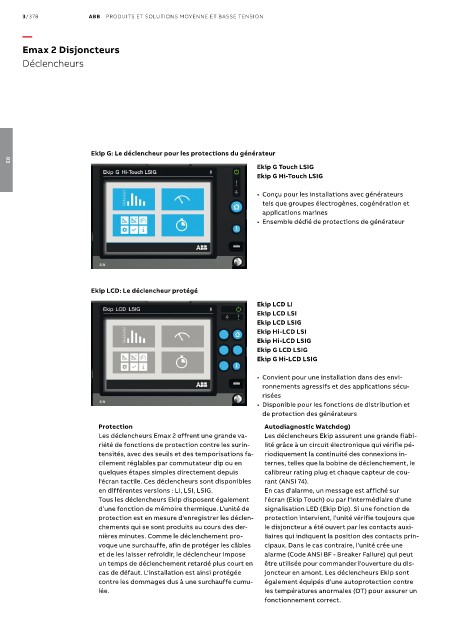

3/378 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Emax 2 Disjoncteurs

Déclencheurs

Ekip G: Le déclencheur pour les protections du générateur

Ekip G Touch LSIG
03
Ekip G Hi-Touch LSIG
• Conçu pour les installations avec générateurs
tels que groupes électrogènes, cogénération et
applications marines
• Ensemble dédié de protections de générateur

Ekip LCD: Le déclencheur protégé
Ekip LCD LI
Ekip LCD LSI
Ekip LCD LSIG
Ekip Hi-LCD LSI
Ekip Hi-LCD LSIG
Ekip G LCD LSIG
Ekip G Hi-LCD LSIG

• Convient pour une installation dans des envi-
ronnements agressifs et des applications sécu-
risées
• Disponible pour les fonctions de distribution et
de protection des générateurs

Protection Autodiagnostic Watchdog)
Les déclencheurs Emax 2 offrent une grande va- Les déclencheurs Ekip assurent une grande fiabi-
riété de fonctions de protection contre les surin- lité grâce à un circuit électronique qui vérifie pé-
tensités, avec des seuils et des temporisations fa- riodiquement la continuité des connexions in-
cilement réglables par commutateur dip ou en ternes, telles que la bobine de déclenchement, le
quelques étapes simples directement depuis calibreur rating plug et chaque capteur de cou-
l'écran tactile. Ces déclencheurs sont disponibles rant (ANSI 74).
en différentes versions : LI, LSI, LSIG. En cas d'alarme, un message est affiché sur
Tous les déclencheurs Ekip disposent également l'écran (Ekip Touch) ou par l'intermédiaire d'une
d'une fonction de mémoire thermique. L'unité de signalisation LED (Ekip Dip). Si une fonction de
protection est en mesure d'enregistrer les déclen- protection intervient, l’unité vérifie toujours que
chements qui se sont produits au cours des der- le disjoncteur a été ouvert par les contacts auxi-
nières minutes. Comme le déclenchement pro- liaires qui indiquent la position des contacts prin-
voque une surchauffe, afin de protéger les câbles cipaux. Dans le cas contraire, l’unité crée une
et de les laisser refroidir, le déclencheur impose alarme (Code ANSI BF - Breaker Failure) qui peut
un temps de déclenchement retardé plus court en être utilisée pour commander l'ouverture du dis-
cas de défaut. L'installation est ainsi protégée joncteur en amont. Les déclencheurs Ekip sont
contre les dommages dus à une surchauffe cumu- également équipés d'une autoprotection contre
lée. les températures anormales (OT) pour assurer un
fonctionnement correct.
