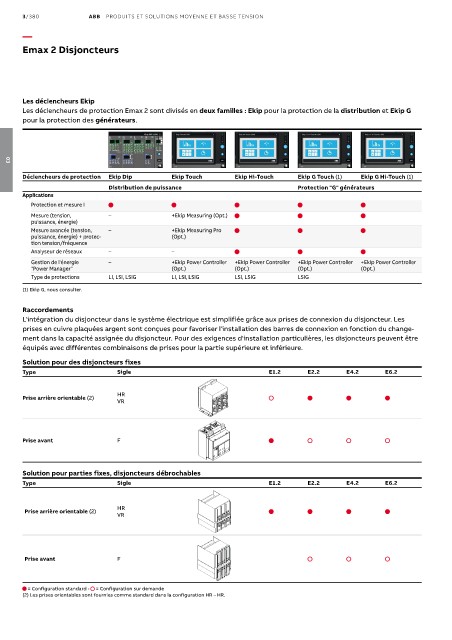

3/380 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Emax 2 Disjoncteurs

Les déclencheurs Ekip
Les déclencheurs de protection Emax 2 sont divisés en deux familles : Ekip pour la protection de la distribution et Ekip G
pour la protection des générateurs.

03
Déclencheurs de protection Ekip Dip Ekip Touch Ekip Hi-Touch Ekip G Touch (1) Ekip G Hi-Touch (1)
Distribution de puissance Protection "G" générateurs
Applications
Protection et mesure I     
Mesure (tension, – +Ekip Measuring (Opt.)   
puissance, énergie)
Mesure avancée (tension, – +Ekip Measuring Pro   
puissance, énergie) + protec- (Opt.)
tion tension/fréquence
Analyseur de réseaux – –   
Gestion de l'énergie – +Ekip Power Controller +Ekip Power Controller +Ekip Power Controller +Ekip Power Controller
"Power Manager" (Opt.) (Opt.) (Opt.) (Opt.)
Type de protections LI, LSI, LSIG LI, LSI, LSIG LSI, LSIG LSIG
(1) Ekip G, nous consulter.

Raccordements
L'intégration du disjoncteur dans le système électrique est simplifiée grâce aux prises de connexion du disjoncteur. Les
prises en cuivre plaquées argent sont conçues pour favoriser l'installation des barres de connexion en fonction du change-
ment dans la capacité assignée du disjoncteur. Pour des exigences d'installation particulières, les disjoncteurs peuvent être
équipés avec différentes combinaisons de prises pour la partie supérieure et inférieure.

Solution pour des disjoncteurs fixes
Type Sigle E1.2 E2.2 E4.2 E6.2

HR
Prise arrière orientable (2)    
VR

Prise avant F    

Solution pour parties fixes, disjoncteurs débrochables
Type Sigle E1.2 E2.2 E4.2 E6.2

HR
Prise arrière orientable (2)    
VR

Prise avant F   

 = Configuration standard -  = Configuration sur demande
(2) Les prises orientables sont fournies comme standard dans la configuration HR – HR.
