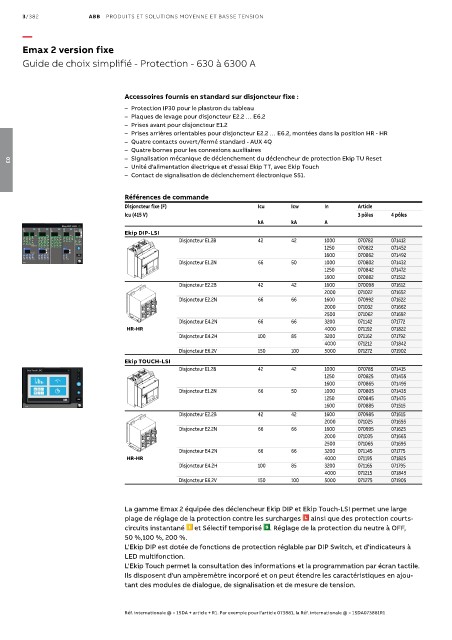

3/382 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Emax 2 version fixe

Guide de choix simplifié - Protection - 630 à 6300 A

Accessoires fournis en standard sur disjoncteur fixe :
– Protection IP30 pour le plastron du tableau
– Plaques de levage pour disjoncteur E2.2 … E6.2
– Prises avant pour disjoncteur E1.2
– Prises arrières orientables pour disjoncteur E2.2 … E6.2, montées dans la position HR - HR
– Quatre contacts ouvert/fermé standard - AUX 4Q
– Quatre bornes pour les connexions auxiliaires
– Signalisation mécanique de déclenchement du déclencheur de protection Ekip TU Reset
– Unité d'alimentation électrique et d'essai Ekip TT, avec Ekip Touch
03
– Contact de signalisation de déclenchement électronique S51.

Références de commande
Disjoncteur fixe (F) Icu Icw In Article
Icu (415 V) 3 pôles 4 pôles
kA kA A
Ekip DIP-LSI
Disjoncteur E1.2B 42 42 1000 070782 071412
1250 070822 071452
1600 070862 071492
Disjoncteur E1.2N 66 50 1000 070802 071432
1250 070842 071472
1600 070882 071512
Disjoncteur E2.2B 42 42 1600 070098 071612
2000 071022 071652
Disjoncteur E2.2N 66 66 1600 070992 071622
2000 071032 071662
2500 071062 071692
Disjoncteur E4.2N 66 66 3200 071142 071772
HR-HR 4000 071192 071822
Disjoncteur E4.2H 100 85 3200 071162 071792
4000 071212 071842
Disjoncteur E6.2V 150 100 5000 071272 071902
Ekip TOUCH-LSI
Disjoncteur E1.2B 42 42 1000 070785 071415
1250 070825 071455
1600 070865 071495
Disjoncteur E1.2N 66 50 1000 070805 071435
1250 070845 071475
1600 070885 071515
Disjoncteur E2.2B 42 42 1600 070985 071615
2000 071025 071655
Disjoncteur E2.2N 66 66 1600 070995 071625
2000 071035 071665
2500 071065 071695
Disjoncteur E4.2N 66 66 3200 071145 071775
HR-HR 4000 071195 071825
Disjoncteur E4.2H 100 85 3200 071165 071795
4000 071215 071845
Disjoncteur E6.2V 150 100 5000 071275 071905

La gamme Emax 2 équipée des déclencheur Ekip DIP et Ekip Touch-LSI permet une large
plage de réglage de la protection contre les surcharges ainsi que des protection courts-
circuits instantané et Sélectif temporisé . Réglage de la protection du neutre à OFF,
50 %,100 %, 200 %.
L'Ekip DIP est dotée de fonctions de protection réglable par DIP Switch, et d'indicateurs à
LED multifonction.
L'Ekip Touch permet la consultation des informations et la programmation par écran tactile.
Ils disposent d'un ampèremètre incorporé et on peut étendre les caractéristiques en ajou-
tant des modules de dialogue, de signalisation et de mesure de tension.

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
