3/384 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

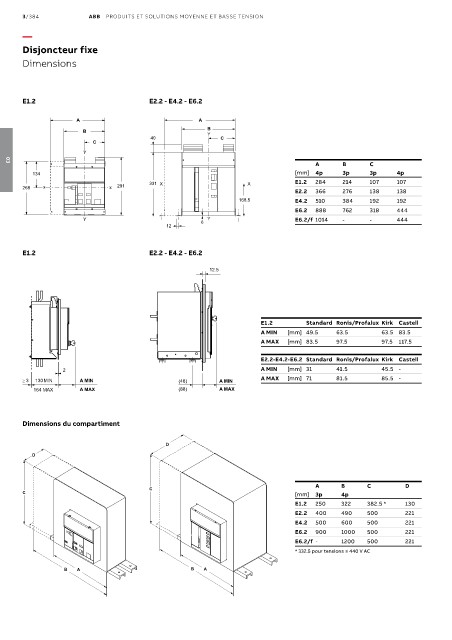

Disjoncteur fixe
Dimensions
E1.2 E2.2 - E4.2 - E6.2
A A
B
B Y
40 C
C
Y
A B C
03
134 [mm] 4p 3p 3p 4p
331 X X E1.2 284 214 107 107
268 x x 291
E2.2 366 276 138 138
168.5 E4.2 510 384 192 192
E6.2 888 762 318 444
Y 6 Y E6.2/f 1014 - - 444
12
E1.2 E2.2 - E4.2 - E6.2
12.5 12.5
E1.2 Standard Ronis/Profalux Kirk Castell
A MIN [mm] 49.5 63.5 63.5 83.5
A MAX [mm] 83.5 97.5 97.5 117.5
E2.2-E4.2-E6.2 Standard Ronis/Profalux Kirk Castell
2 2 A MIN [mm] 31 41.5 45.5 -
3 130MIN 3 130MIN A MIN A MIN (48) (48) A MIN A MIN A MAX [mm] 71 81.5 85.5 -
164 MAX 164 MAX A MAX A MAX (88) (88) A MAX A MAX
Dimensions du compartiment
D
D
A B C D
C
C [mm] 3p 4p
E1.2 250 322 382.5 * 130
E2.2 400 490 500 221
E4.2 500 600 500 221
E6.2 900 1000 500 221
E6.2/f - 1200 500 221
* 332.5 pour tensions ≤ 440 V AC
B A B A
