3/388 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

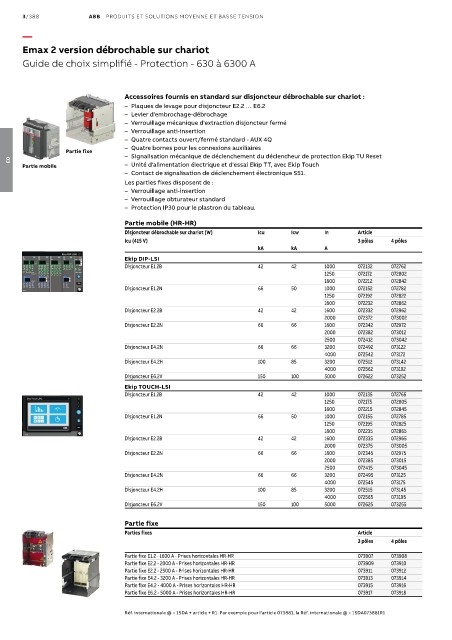

Emax 2 version débrochable sur chariot

Guide de choix simplifié - Protection - 630 à 6300 A

Accessoires fournis en standard sur disjoncteur débrochable sur chariot :
– Plaques de levage pour disjoncteur E2.2 … E6.2
– Levier d'embrochage-débrochage
– Verrouillage mécanique d'extraction disjoncteur fermé
– Verrouillage anti-insertion
– Quatre contacts ouvert/fermé standard - AUX 4Q
– Quatre bornes pour les connexions auxiliaires
Partie fixe
– Signalisation mécanique de déclenchement du déclencheur de protection Ekip TU Reset
Partie mobile – Unité d'alimentation électrique et d'essai Ekip TT, avec Ekip Touch
03
– Contact de signalisation de déclenchement électronique S51.
Les parties fixes disposent de :
– Verrouillage anti-insertion
– Verrouillage obturateur standard
– Protection IP30 pour le plastron du tableau.
Partie mobile (HR-HR)
Disjoncteur débrochable sur chariot (W) Icu Icw In Article
Icu (415 V) 3 pôles 4 pôles
kA kA A
Ekip DIP-LSI
Disjoncteur E1.2B 42 42 1000 072132 072762
1250 072172 072802
1600 072212 072842
Disjoncteur E1.2N 66 50 1000 072152 072782
1250 072192 072822
1600 072232 072862
Disjoncteur E2.2B 42 42 1600 072332 072962
2000 072372 073002
Disjoncteur E2.2N 66 66 1600 072342 072972
2000 072382 073012
2500 072412 073042
Disjoncteur E4.2N 66 66 3200 072492 073122
4000 072542 073172
Disjoncteur E4.2H 100 85 3200 072512 073142
4000 072562 073192
Disjoncteur E6.2V 150 100 5000 072622 073252
Ekip TOUCH-LSI
Disjoncteur E1.2B 42 42 1000 072135 072765
1250 072175 072805
1600 072215 072845
Disjoncteur E1.2N 66 50 1000 072155 072785
1250 072195 072825
1600 072235 072865
Disjoncteur E2.2B 42 42 1600 072335 072965
2000 072375 073005
Disjoncteur E2.2N 66 66 1600 072345 072975
2000 072385 073015
2500 072415 073045
Disjoncteur E4.2N 66 66 3200 072495 073125
4000 072545 073175
Disjoncteur E4.2H 100 85 3200 072515 073145
4000 072565 073195
Disjoncteur E6.2V 150 100 5000 072625 073255

Partie fixe
Parties fixes Article
3 pôles 4 pôles

Partie fixe E1.2 - 1600 A - Prises horizontales HR-HR 073907 073908
Partie fixe E2.2 - 2000 A - Prises horizontales HR-HR 073909 073910
Partie fixe E2.2 - 2500 A - Prises horizontales HR-HR 073911 073912
Partie fixe E4.2 - 3200 A - Prises horizontales HR-HR 073913 073914
Partie fixe E4.2 - 4000 A - Prises horizontales HR-HR 073915 073916
Partie fixe E6.2 - 5000 A - Prises horizontales HR-HR 073917 073918

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
