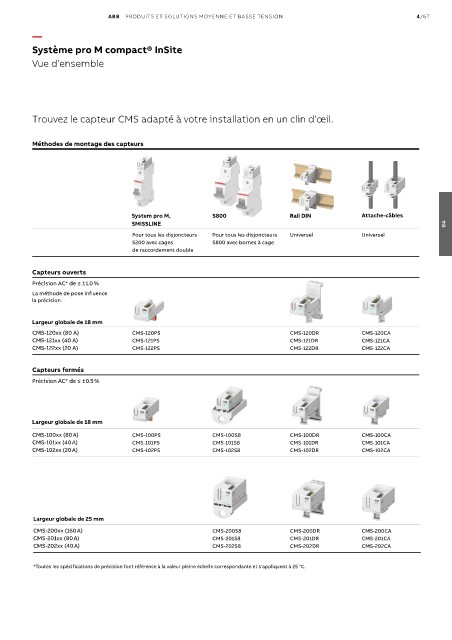

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/67

—
Système pro M compact® InSite

Vue d'ensemble

Trouvez le capteur CMS adapté à votre installation en un clin d'œil.

Méthodes de montage des capteurs

System pro M, S800 Rail DIN Attache-câbles
SMISSLINE 04
Pour tous les disjoncteurs Pour tous les disjoncteurs Universel Universel
S200 avec cages S800 avec bornes à cage
de raccordement double

Capteurs ouverts
Précision AC* de ≤ ±1.0 %

La méthode de pose influence
la précision.

Largeur globale de 18 mm
CMS-120xx (80 A) CMS-120PS CMS-120DR CMS-120CA
CMS-121xx (40 A) CMS-121PS CMS-121DR CMS-121CA
CMS-122xx (20 A) CMS-122PS CMS-122DR CMS-122CA

Capteurs fermés
Précision AC* de ≤ ±0.5 %

Largeur globale de 18 mm
CMS-100xx (80 A) CMS-100PS CMS-100S8 CMS-100DR CMS-100CA
CMS-101xx (40 A) CMS-101PS CMS-101S8 CMS-101DR CMS-101CA
CMS-102xx (20 A) CMS-102PS CMS-102S8 CMS-102DR CMS-102CA

Largeur globale de 25 mm
CMS-200xx (160 A) CMS-200S8 CMS-200DR CMS-200CA
CMS-201xx (80 A) CMS-201S8 CMS-201DR CMS-201CA
CMS-202xx (40 A) CMS-202S8 CMS-202DR CMS-202CA

*Toutes les spécifications de précision font référence à la valeur pleine échelle correspondante et s'appliquent à 25 °C.
