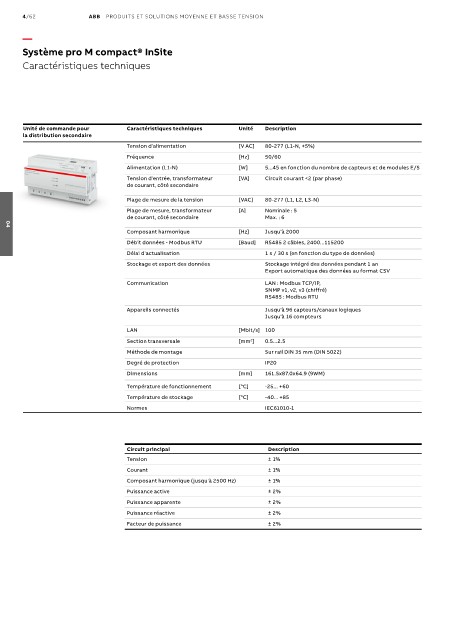

4/62 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Système pro M compact® InSite
Caractéristiques techniques

Unité de commande pour Caractéristiques techniques Unité Description
la distribution secondaire
Tension d'alimentation [V AC] 80-277 (L1-N, +5%)
Fréquence [Hz] 50/60
Alimentation (L1-N) [W] 5...45 en fonction du nombre de capteurs et de modules E/S
Tension d'entrée, transformateur [VA] Circuit courant <2 (par phase)
de courant, côté secondaire
Plage de mesure de la tension [VAC] 80-277 (L1, L2, L3-N)
Plage de mesure, transformateur [A] Nominale : 5
de courant, côté secondaire Max. : 6
04
Composant harmonique [Hz] Jusqu'à 2000
Débit données - Modbus RTU [Baud] RS485 2 câbles, 2400...115200
Délai d'actualisation 1 s / 30 s (en fonction du type de données)
Stockage et export des données Stockage intégré des données pendant 1 an
Export automatique des données au format CSV
Communication LAN : Modbus TCP/IP,
SNMP v1, v2, v3 (chiffré)
RS485 : Modbus RTU
Appareils connectés Jusqu'à 96 capteurs/canaux logiques
Jusqu'à 16 compteurs
LAN [Mbit/s] 100
Section transversale [mm ] 0.5...2.5
2
Méthode de montage Sur rail DIN 35 mm (DIN 5022)
Degré de protection IP20
Dimensions [mm] 161.5x87.0x64.9 (9WM)
Température de fonctionnement [°C] -25... +60
Température de stockage [°C] -40... +85
Normes IEC61010-1

Circuit principal Description
Tension ± 1%
Courant ± 1%
Composant harmonique (jusqu'à 2500 Hz) ± 1%
Puissance active ± 2%
Puissance apparente ± 2%
Puissance réactive ± 2%
Facteur de puissance ± 2%
