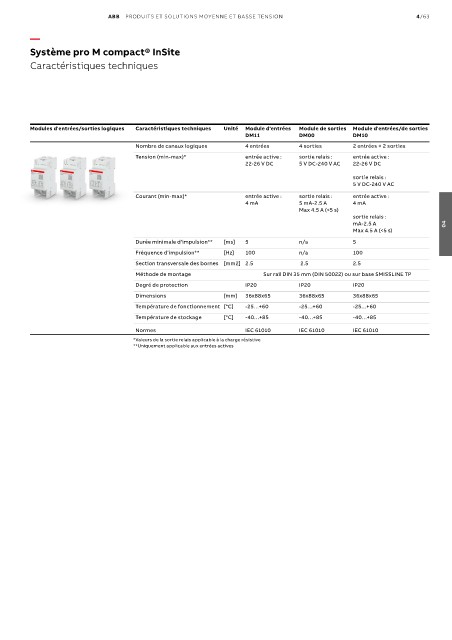

Page 671 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/63

—

Système pro M compact® InSite
Caractéristiques techniques

Modules d'entrées/sorties logiques Caractéristiques techniques Unité Module d'entrées Module de sorties Module d'entrées/de sorties
DM11 DM00 DM10
Nombre de canaux logiques 4 entrées 4 sorties 2 entrées + 2 sorties
Tension (min-max)* entrée active : sortie relais : entrée active :
22-26 V DC 5 V DC-240 V AC 22-26 V DC

sortie relais :
5 V DC-240 V AC
Courant (min-max)* entrée active : sortie relais : entrée active :
4 mA 5 mA-2.5 A 4 mA
Max 4.5 A (<5 s)
sortie relais :
mA-2.5 A 04
Max 4.5 A (<5 s)
Durée minimale d'impulsion** [ms] 5 n/a 5
Fréquence d'impulsion** [Hz] 100 n/a 100
Section transversale des bornes [mm2] 2.5 2.5 2.5
Méthode de montage Sur rail DIN 35 mm (DIN 50022) ou sur base SMISSLINE TP
Degré de protection IP20 IP20 IP20
Dimensions [mm] 36x88x65 36x88x65 36x88x65
Température de fonctionnement [°C] -25…+60 -25…+60 -25…+60
Température de stockage [°C] -40…+85 -40…+85 -40…+85
Normes IEC 61010 IEC 61010 IEC 61010
*Valeurs de la sortie relais applicable à la charge résistive
**Uniquement applicable aux entrées actives
