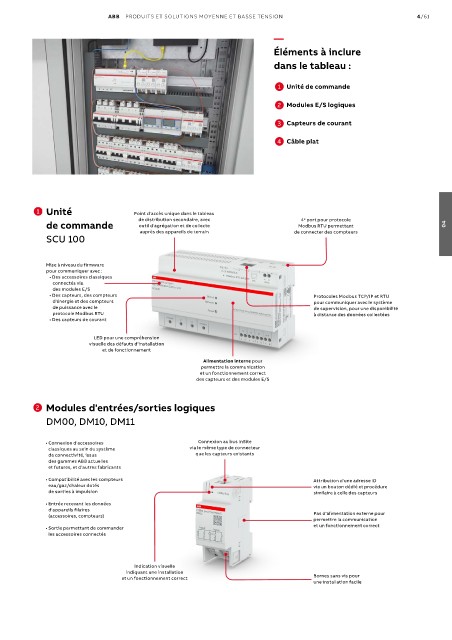

Page 669 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/61

—

Éléments à inclure
dans le tableau :

1 Unité de commande

2 Modules E/S logiques

3 Capteurs de courant

4 Câble plat

1 Unité Point d'accès unique dans le tableau
4 e port pour protocole
de commande de distribution secondaire, avec Modbus RTU permettant 04
outil d'agrégation et de collecte
auprès des appareils de terrain de connecter des compteurs
SCU 100

Mise à niveau du firmware
pour communiquer avec :
• Des accessoires classiques
connectés via
des modules E/S
• Des capteurs, des compteurs Protocoles Modbus TCP/IP et RTU
d'énergie et des compteurs pour communiquer avec le système
de puissance avec le de supervision, pour une disponibilité
protocole Modbus RTU à distance des données collectées
• Des capteurs de courant

LED pour une compréhension
visuelle des défauts d'installation
et de fonctionnement
Alimentation interne pour
permettre la communication
et un fonctionnement correct
des capteurs et des modules E/S

2 Modules d'entrées/sorties logiques
DM00, DM10, DM11

• Connexion d'accessoires Connexion au bus InSite
classiques au sein du système via le même type de connecteur
de connectivité, issus que les capteurs existants
des gammes ABB actuelles
et futures, et d'autres fabricants
• Compatibilité avec les compteurs Attribution d'une adresse ID
eau/gaz/chaleur dotés via un bouton dédié et procédure
de sorties à impulsion similaire à celle des capteurs
• Entrée recevant les données
d'appareils filaires Pas d'alimentation externe pour
(accessoires, compteurs)
permettre la communication
et un fonctionnement correct
• Sortie permettant de commander
les accessoires connectés

Indication visuelle
indiquant une installation
et un fonctionnement correct Bornes sans vis pour
une installation facile
