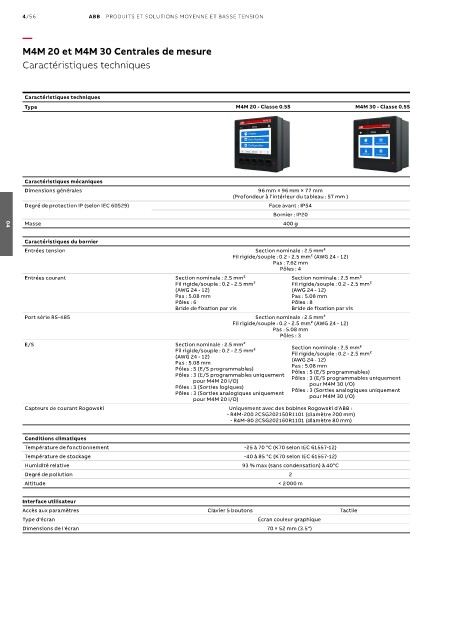

M4M 20 et M4M 30 Centrales de mesure

Caractéristiques techniques

Caractéristiques techniques
Type M4M 20 - Classe 0.5S M4M 30 - Classe 0.5S

Caractéristiques mécaniques
Dimensions générales 96 mm × 96 mm × 77 mm
(Profondeur à l'intérieur du tableau : 57 mm )
Degré de protection IP (selon IEC 60529) Face avant : IP54
Bornier : IP20
Masse 400 g
04
Caractéristiques du bornier
Entrées tension Section nominale : 2.5 mm²
Fil rigide/souple : 0.2 - 2.5 mm² (AWG 24 - 12)
Pas : 7.62 mm
Pôles : 4
Entrées courant Section nominale : 2.5 mm² Section nominale : 2.5 mm²
Fil rigide/souple : 0.2 - 2.5 mm² Fil rigide/souple : 0.2 - 2.5 mm²
(AWG 24 - 12) (AWG 24 - 12)
Pas : 5.08 mm Pas : 5.08 mm
Pôles : 6 Pôles : 8
Bride de fixation par vis Bride de fixation par vis
Port série RS-485 Section nominale : 2.5 mm²
Fil rigide/souple : 0.2 - 2.5 mm² (AWG 24 - 12)
Pas : 5.08 mm
Pôles : 3
E/S Section nominale : 2.5 mm² Section nominale : 2.5 mm²
Fil rigide/souple : 0.2 - 2.5 mm² Fil rigide/souple : 0.2 - 2.5 mm²
(AWG 24 - 12) (AWG 24 - 12)
Pas : 5.08 mm Pas : 5.08 mm
Pôles : 5 (E/S programmables) Pôles : 5 (E/S programmables)
Pôles : 3 (E/S programmables uniquement Pôles : 3 (E/S programmables uniquement
pour M4M 20 I/O)
pour M4M 30 I/O)
Pôles : 3 (Sorties logiques) Pôles : 3 (Sorties analogiques uniquement
Pôles : 3 (Sorties analogiques uniquement pour M4M 30 I/O)
pour M4M 20 I/O)
Capteurs de courant Rogowski Uniquement avec des bobines Rogowski d'ABB :
- R4M-200 2CSG202150R1101 (diamètre 200 mm)
- R4M-80 2CSG202160R1101 (diamètre 80 mm)

Conditions climatiques
Température de fonctionnement -25 à 70 °C (K70 selon IEC 61557-12)
Température de stockage -40 à 85 °C (K70 selon IEC 61557-12)
Humidité relative 93 % max (sans condensation) à 40°C
Degré de pollution 2
Altitude < 2 000 m

Interface utilisateur
Accès aux paramètres Clavier 5 boutons Tactile
Type d'écran Écran couleur graphique
Dimensions de l'écran 70 × 52 mm (3.5")
