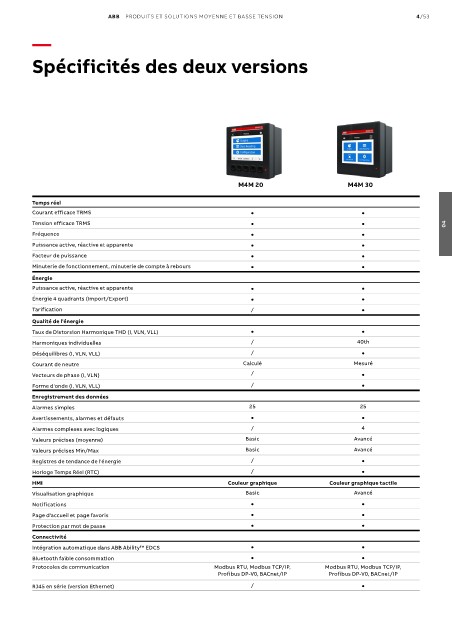

Spécificités des deux versions
M4M 20 M4M 30
Temps réel
Courant efficace TRMS • •
Tension efficace TRMS • • 04
Fréquence • •
Puissance active, réactive et apparente • •
Facteur de puissance • •
Minuterie de fonctionnement, minuterie de compte à rebours • •
Énergie
Puissance active, réactive et apparente • •
Énergie 4 quadrants (Import/Export) • •
Tarification / •
Qualité de l’énergie
Taux de Distorsion Harmonique THD (I, VLN, VLL) • •
Harmoniques individuelles / 40th
Déséquilibres (I, VLN, VLL) / •
Courant de neutre Calculé Mesuré
Vecteurs de phase (I, VLN) / •
Forme d'onde (I, VLN, VLL) / •
Enregistrement des données
Alarmes simples 25 25
Avertissements, alarmes et défauts • •
Alarmes complexes avec logiques / 4
Valeurs précises (moyenne) Basic Avancé
Valeurs précises Min/Max Basic Avancé
Registres de tendance de l'énergie / •
Horloge Temps Réel (RTC) / •
HMI Couleur graphique Couleur graphique tactile
Visualisation graphique Basic Avancé
Notifications • •
Page d'accueil et page favoris • •
Protection par mot de passe • •
Connectivité
Intégration automatique dans ABB Ability™ EDCS • •
Bluetooth faible consommation • •
Protocoles de communication Modbus RTU, Modbus TCP/IP, Modbus RTU, Modbus TCP/IP,
Profibus DP-V0, BACnet/IP Profibus DP-V0, BACnet/IP
RJ45 en série (version Ethernet) / •
