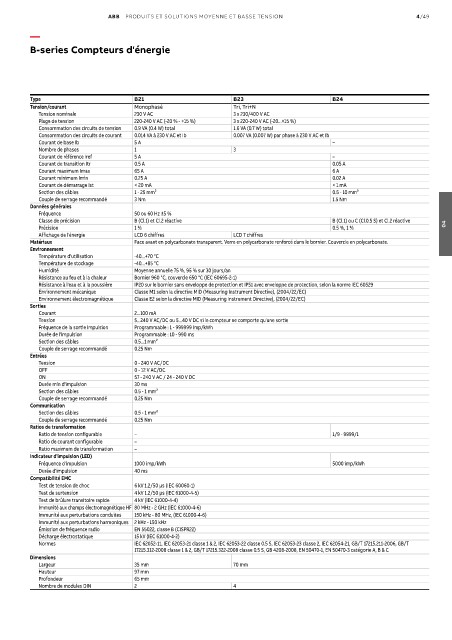

Page 657 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/49

—
B-series Compteurs d'énergie

Type B21 B23 B24
Tension/courant Monophasé Tri, Tri+N
Tension nominale 230 V AC 3 x 230/400 V AC
Plage de tension 220-240 V AC (-20 % - +15 %) 3 x 220-240 V AC (-20...+15 %)
Consommation des circuits de tension 0.9 VA (0.4 W) total 1.6 VA (0.7 W) total
Consommation des circuits de courant 0.014 VA à 230 V AC et Ib 0.007 VA (0.007 W) par phase à 230 V AC et Ib
Courant de base Ib 5 A –
Nombre de phases 1 3
Courant de référence Iref 5 A –
Courant de transition Itr 0.5 A 0.05 A
Courant maximum Imax 65 A 6 A
Courant minimum Imin 0.25 A 0.02 A
Courant de démarrage Ist < 20 mA < 1 mA
Section des câbles 1 - 25 mm² 0.5 - 10 mm²
Couple de serrage recommandé 3 Nm 1.5 Nm
Données générales
Fréquence 50 ou 60 Hz ±5 %
Classe de précision B (Cl.1) et Cl.2 réactive B (Cl.1) ou C (Cl.0.5 S) et Cl.2 réactive 04
Précision 1 % 0.5 %, 1 %
Affichage de l'énergie LCD 6 chiffres LCD 7 chiffres
Matériaux Face avant en polycarbonate transparent. Verre en polycarbonate renforcé dans le bornier. Couvercle en polycarbonate.
Environnement
Température d'utilisation -40...+70 °C
Température de stockage -40...+85 °C
Humidité Moyenne annuelle 75 %, 95 % sur 30 jours/an
Résistance au feu et à la chaleur Bornier 960 °C, couvercle 650 °C (IEC 60695-2-1)
Résistance à l'eau et à la poussière IP20 sur le bornier sans enveloppe de protection et IP51 avec enveloppe de protection, selon la norme IEC 60529
Environnement mécanique Classe M1 selon la directive MID (Measuring Instrument Directive), (2004/22/EC)
Environnement électromagnétique Classe E2 selon la directive MID (Measuring Instrument Directive), (2004/22/EC)
Sorties
Courant 2...100 mA
Tension 5...240 V AC/DC ou 5...40 V DC si le compteur ne comporte qu'une sortie
Fréquence de la sortie impulsion Programmable : 1 - 999999 imp/kWh
Durée de l'impulsion Programmable : 10 - 990 ms
Section des câbles 0.5...1 mm²
Couple de serrage recommandé 0.25 Nm
Entrées
Tension 0 - 240 V AC/DC
OFF 0 - 12 V AC/DC
ON 57 - 240 V AC / 24 - 240 V DC
Durée min d'impulsion 30 ms
Section des câbles 0.5 - 1 mm²
Couple de serrage recommandé 0.25 Nm
Communication
Section des câbles 0.5 - 1 mm²
Couple de serrage recommandé 0.25 Nm
Ratios de transformation
Ratio de tension configurable – 1/9 - 9999/1
Ratio de courant configurable –
Ratio maximum de transformation –
Indicateur d'impulsion (LED)
Fréquence d'impulsion 1000 imp/kWh 5000 imp/kWh
Durée d'impulsion 40 ms
Compatibilité EMC
Test de tension de choc 6 kV 1.2/50 µs (IEC 60060-1)
Test de surtension 4 kV 1.2/50 µs (IEC 61000-4-5)
Test de brûlure transitoire rapide 4 kV (IEC 61000-4-4)
Immunité aux champs électromagnétique HF 80 MHz - 2 GHz (IEC 61000-4-6)
Immunité aux perturbations conduites 150 kHz - 80 MHz, (IEC 61000-4-6)
Immunité aux perturbations harmoniques 2 kHz - 150 kHz
Émission de fréquence radio EN 55022, classe B (CISPR22)
Décharge électrostatique 15 kV (IEC 61000-4-2)
Normes IEC 62052-11, IEC 62053-21 classe 1 & 2, IEC 62053-22 classe 0.5 S, IEC 62053-23 classe 2, IEC 62054-21, GB/T 17215.211-2006, GB/T
17215.312-2008 classe 1 & 2, GB/T 17215.322-2008 classe 0.5 S, GB 4208-2008, EN 50470-1, EN 50470-3 catégorie A, B & C
Dimensions
Largeur 35 mm 70 mm
Hauteur 97 mm
Profondeur 65 mm
Nombre de modules DIN 2 4
