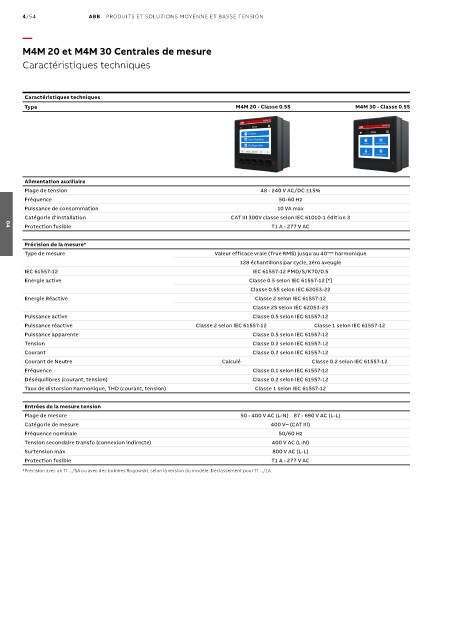

Page 662 - Les indispensables 2021

4/54 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
M4M 20 et M4M 30 Centrales de mesure

Caractéristiques techniques

Caractéristiques techniques
Type M4M 20 - Classe 0.5S M4M 30 - Classe 0.5S

Alimentation auxiliaire
Plage de tension 48 - 240 V AC/DC ±15%
Fréquence 50-60 Hz
Puissance de consommation 10 VA max
Catégorie d'installation CAT III 300V classe selon IEC 61010-1 édition 3
Protection fusible T1 A - 277 V AC
04
Précision de la mesure*
Type de mesure Valeur efficace vraie (True RMS) jusqu'au 40 ème harmonique
128 échantillons par cycle, zéro aveugle
IEC 61557-12 IEC 61557-12 PMD/S/K70/0.5
Energie active Classe 0.5 selon IEC 61557-12 [*]
Classe 0.5S selon IEC 62053-22
Energie Réactive Classe 2 selon IEC 61557-12
Classe 2S selon IEC 62053-23
Puissance active Classe 0.5 selon IEC 61557-12
Puissance réactive Classe 2 selon IEC 61557-12 Classe 1 selon IEC 61557-12
Puissance apparente Classe 0.5 selon IEC 61557-12
Tension Classe 0.2 selon IEC 61557-12
Courant Classe 0.2 selon IEC 61557-12
Courant de Neutre Calculé Classe 0.2 selon IEC 61557-12
Fréquence Classe 0.1 selon IEC 61557-12
Déséquilibres (courant, tension) Classe 0.2 selon IEC 61557-12
Taux de distorsion harmonique, THD (courant, tension) Classe 1 selon IEC 61557-12

Entrées de la mesure tension
Plage de mesure 50 - 400 V AC (L-N) 87 - 690 V AC (L-L)
Catégorie de mesure 400 V~ (CAT III)
Fréquence nominale 50/60 Hz
Tension secondaire transfo (connexion indirecte) 400 V AC (L-N)
Surtension max. 800 V AC (L-L)
Protection fusible T1 A - 277 V AC
*Précision avec un TI .../5A ou avec des bobines Rogowski, selon la version du modèle. Déclassement pour TI .../1A.
