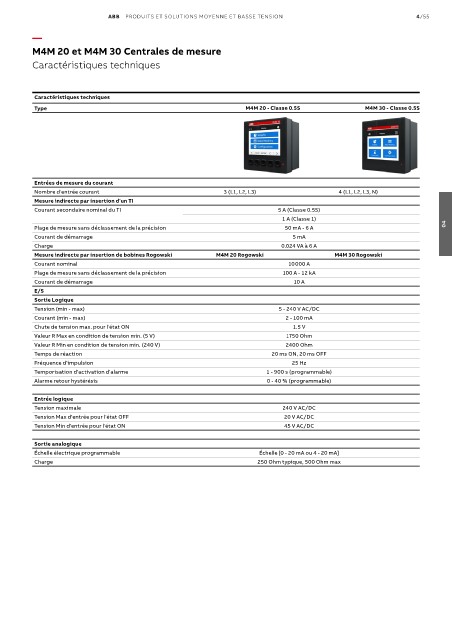

Page 663 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/55

—
M4M 20 et M4M 30 Centrales de mesure

Caractéristiques techniques

Caractéristiques techniques
Type M4M 20 - Classe 0.5S M4M 30 - Classe 0.5S

Entrées de mesure du courant
Nombre d'entrée courant 3 (L1, L2, L3) 4 (L1, L2, L3, N)
Mesure indirecte par insertion d'un TI
Courant secondaire nominal du TI 5 A (Classe 0.5S)
1 A (Classe 1)
Plage de mesure sans déclassement de la précision 50 mA - 6 A 04
Courant de démarrage 5 mA
Charge 0.024 VA à 6 A
Mesure indirecte par insertion de bobines Rogowski M4M 20 Rogowski M4M 30 Rogowski
Courant nominal 10 000 A
Plage de mesure sans déclassement de la précision 100 A - 12 kA
Courant de démarrage 10 A
E/S
Sortie Logique
Tension (min - max) 5 - 240 V AC/DC
Courant (min - max) 2 - 100 mA
Chute de tension max. pour l'état ON 1.5 V
Valeur R Max en condition de tension min. (5 V) 1750 Ohm
Valeur R Min en condition de tension min. (240 V) 2400 Ohm
Temps de réaction 20 ms ON, 20 ms OFF
Fréquence d’impulsion 25 Hz
Temporisation d'activation d'alarme 1 - 900 s (programmable)
Alarme retour hystérésis 0 - 40 % (programmable)

Entrée logique
Tension maximale 240 V AC/DC
Tension Max d'entrée pour l'état OFF 20 V AC/DC
Tension Min d'entrée pour l'état ON 45 V AC/DC
Sortie analogique
Échelle électrique programmable Échelle [0 - 20 mA ou 4 - 20 mA]
Charge 250 Ohm typique, 500 Ohm max
