ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/57

—

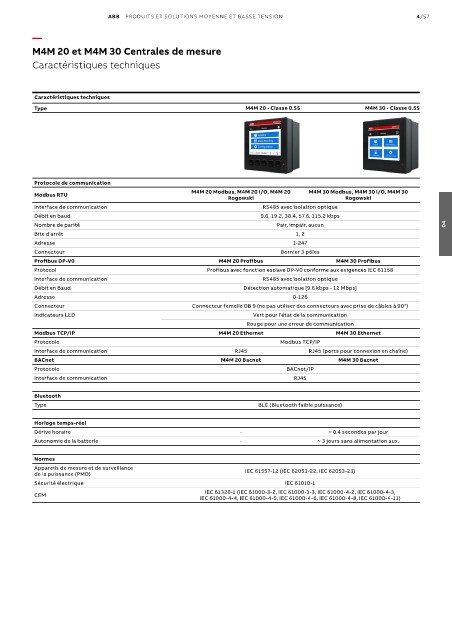

M4M 20 et M4M 30 Centrales de mesure

Caractéristiques techniques

Caractéristiques techniques
Type M4M 20 - Classe 0.5S M4M 30 - Classe 0.5S

Protocole de communication
M4M 20 Modbus, M4M 20 I/O, M4M 20 M4M 30 Modbus, M4M 30 I/O, M4M 30
Modbus RTU
Rogowski Rogowski
Interface de communication RS485 avec isolation optique
Débit en baud 9.6, 19.2, 38.4, 57.6, 115.2 kbps
Nombre de parité Pair, impair, aucun 04
Bite d'arrêt 1, 2
Adresse 1-247
Connecteur Bornier 3 pôles
Profibus DP-V0 M4M 20 Profibus M4M 30 Profibus
Protocol Profibus avec fonction esclave DP-V0 conforme aux exigences IEC 61158
Interface de communication RS485 avec isolation optique
Débit en Baud Détection automatique [9.6 kbps - 12 Mbps]
Adresse 0-126
Connecteur Connecteur femelle DB 9 (ne pas utiliser des connecteurs avec prise de câbles à 90°)
Indicateurs LED Vert pour l'état de la communication
Rouge pour une erreur de communication
Modbus TCP/IP M4M 20 Ethernet M4M 30 Ethernet
Protocole Modbus TCP/IP
Interface de communication RJ45 RJ45 (ports pour connexion en chaîne)
BACnet M4M 20 Bacnet M4M 30 Bacnet
Protocole BACnet/IP
Interface de communication RJ45
Bluetooth
Type BLE (Bluetooth faible puissance)

Horloge temps-réel
Dérive horaire - ~ 0.4 secondes par jour
Autonomie de la batterie - ~ 3 jours sans alimentation aux.

Normes
Appareils de mesure et de surveillance IEC 61557-12 (IEC 62053-22, IEC 62053-23)
de la puissance (PMD)
Sécurité électrique IEC 61010-1
IEC 61326-1 (IEC 61000-3-2, IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3,
CEM
IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11)
