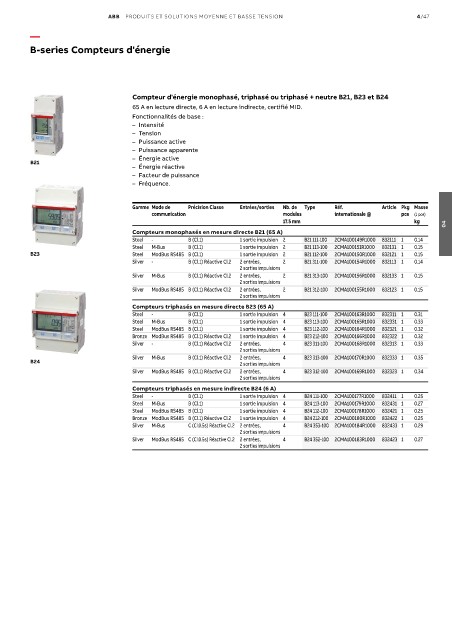

Page 655 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/47

—
B-series Compteurs d'énergie

Compteur d'énergie monophasé, triphasé ou triphasé + neutre B21, B23 et B24
65 A en lecture directe, 6 A en lecture indirecte, certifié MID.
Fonctionnalités de base :
– Intensité
– Tension
– Puissance active
– Puissance apparente
– Énergie active
B21
– Énergie réactive
– Facteur de puissance
– Fréquence.

Gamme Mode de Précision Classe Entrées/sorties Nb. de Type Réf. Article Pkg Masse
communication modules internationale @ pce (1 pce)
17.5 mm kg
04
Compteurs monophasés en mesure directe B21 (65 A)
Steel - B (Cl.1) 1 sortie impulsion 2 B21 111-100 2CMA100149R1000 832111 1 0.14
Steel M-Bus B (Cl.1) 1 sortie impulsion 2 B21 113-100 2CMA100151R1000 832131 1 0.15
B23 Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 2 B21 112-100 2CMA100150R1000 832121 1 0.15
Silver - B (Cl.1) Réactive Cl.2 2 entrées, 2 B21 311-100 2CMA100154R1000 832113 1 0.14
2 sorties impulsions
Silver M-Bus B (Cl.1) Réactive Cl.2 2 entrées, 2 B21 313-100 2CMA100156R1000 832133 1 0.15
2 sorties impulsions
Silver ModBus RS485 B (Cl.1) Réactive Cl.2 2 entrées, 2 B21 312-100 2CMA100155R1000 832123 1 0.15
2 sorties impulsions
Compteurs triphasés en mesure directe B23 (65 A)
Steel - B (Cl.1) 1 sortie impulsion 4 B23 111-100 2CMA100163R1000 832311 1 0.31
Steel M-Bus B (Cl.1) 1 sortie impulsion 4 B23 113-100 2CMA100165R1000 832331 1 0.33
Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 4 B23 112-100 2CMA100164R1000 832321 1 0.32
Bronze ModBus RS485 B (Cl.1) Réactive Cl.2 1 sortie impulsion 4 B23 212-100 2CMA100166R1000 832322 1 0.32
Silver - B (Cl.1) Réactive Cl.2 2 entrées, 4 B23 311-100 2CMA100168R1000 832313 1 0.33
2 sorties impulsions
Silver M-Bus B (Cl.1) Réactive Cl.2 2 entrées, 4 B23 313-100 2CMA100170R1000 832333 1 0.35
B24 2 sorties impulsions
Silver ModBus RS485 B (Cl.1) Réactive Cl.2 2 entrées, 4 B23 312-100 2CMA100169R1000 832323 1 0.34
2 sorties impulsions
Compteurs triphasés en mesure indirecte B24 (6 A)
Steel - B (Cl.1) 1 sortie impulsion 4 B24 111-100 2CMA100177R1000 832411 1 0.25
Steel M-Bus B (Cl.1) 1 sortie impulsion 4 B24 113-100 2CMA100179R1000 832431 1 0.27
Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 4 B24 112-100 2CMA100178R1000 832421 1 0.25
Bronze ModBus RS485 B (Cl.1) Réactive Cl.2 1 sortie impulsion 4 B24 212-100 2CMA100180R1000 832422 1 0.25
Silver M-Bus C (Cl.0.5s) Réactive Cl.2 2 entrées, 4 B24 353-100 2CMA100184R1000 832433 1 0.29
2 sorties impulsions
Silver ModBus RS485 C (Cl.0.5s) Réactive Cl.2 2 entrées, 4 B24 352-100 2CMA100183R1000 832423 1 0.27
2 sorties impulsions
