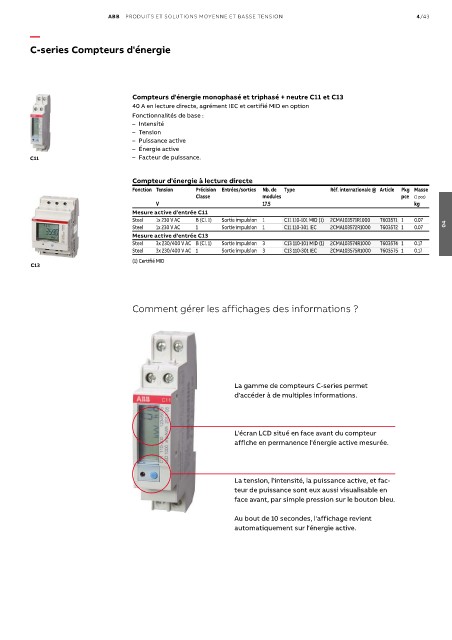

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/43
—
C-series Compteurs d'énergie
Compteurs d'énergie monophasé et triphasé + neutre C11 et C13
40 A en lecture directe, agrément IEC et certifié MID en option
Fonctionnalités de base :
– Intensité
– Tension
– Puissance active
– Énergie active
C11 – Facteur de puissance.
Compteur d'énergie à lecture directe
Fonction Tension Précision Entrées/sorties Nb. de Type Réf. internationale @ Article Pkg Masse
Classe modules pce (1 pce)
V 17.5 kg
Mesure active d'entrée C11
Steel 1x 230 V AC B (Cl. 1) Sortie impulsion 1 C11 110-101 MID (1) 2CMA103571R1000 T603571 1 0.07
Steel 1x 230 V AC 1 Sortie impulsion 1 C11 110-301 IEC 2CMA103572R1000 T603572 1 0.07 04
Mesure active d'entrée C13
Steel 3x 230/400 V AC B (Cl. 1) Sortie impulsion 3 C13 110-101 MID (1) 2CMA103574R1000 T603574 1 0.17
Steel 3x 230/400 V AC 1 Sortie impulsion 3 C13 110-301 IEC 2CMA103575R1000 T603575 1 0.17
(1) Certifié MID
C13
Comment gérer les affichages des informations ?
La gamme de compteurs C-series permet
d'accéder à de multiples informations.
L'écran LCD situé en face avant du compteur
affiche en permanence l'énergie active mesurée.
La tension, l'intensité, la puissance active, et fac-
teur de puissance sont eux aussi visualisable en
face avant, par simple pression sur le bouton bleu.
Au bout de 10 secondes, l'affichage revient
automatiquement sur l'énergie active.
