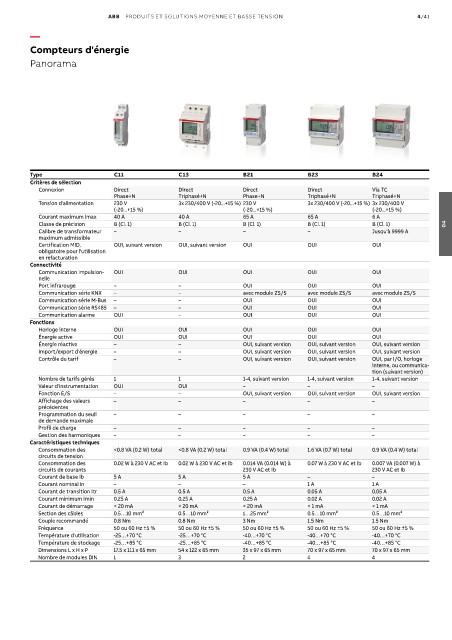

Page 649 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/41

—
Compteurs d'énergie

Panorama

Type C11 C13 B21 B23 B24
Critères de sélection
Connexion Direct Direct Direct Direct Via TC
Phase+N Triphasé+N Phase+N Triphasé+N Triphasé+N
Tension d'alimentation 230 V 3x 230/400 V (-20...+15 %) 230 V 3x 230/400 V (-20...+15 %) 3x 230/400 V
(-20...+15 %) (-20...+15 %) (-20...+15 %)
Courant maximum Imax 40 A 40 A 65 A 65 A 6 A
Classe de précision B (Cl. 1) B (Cl. 1) B (Cl. 1) B (Cl. 1) B (Cl. 1) 04
Calibre de transformateur – – – – Jusqu'à 9999 A
maximum admissible
Certification MID, OUI, suivant version OUI, suivant version OUI OUI OUI
obligatoire pour l'utilisation
en refacturation
Connectivité
Communication impulsion- OUI OUI OUI OUI OUI
nelle
Port infrarouge – – OUI OUI OUI
Communication série KNX – – avec module ZS/S avec module ZS/S avec module ZS/S
Communication série M-Bus – – OUI OUI OUI
Communication série RS485 – – OUI OUI OUI
Communication alarme OUI – OUI OUI OUI
Fonctions
Horloge interne OUI OUI OUI OUI OUI
Énergie active OUI OUI OUI OUI OUI
Énergie réactive – – OUI, suivant version OUI, suivant version OUI, suivant version
Import/export d'énergie – – OUI, suivant version OUI, suivant version OUI, suivant version
Contrôle du tarif – – OUI, suivant version OUI, suivant version OUI, par I/O, horloge
interne, ou communica-
tion (suivant version)
Nombre de tarifs gérés 1 1 1-4, suivant version 1-4, suivant version 1-4, suivant version
Valeur d'instrumentation OUI OUI – – –
Fonction E/S – – OUI, suivant version OUI, suivant version OUI, suivant version
Affichage des valeurs – – – – –
précédentes
Programmation du seuil – – – – –
de demande maximale
Profil de charge – – – – –
Gestion des harmoniques – – – – –
Caractéristiques techniques
Consommation des <0.8 VA (0.2 W) total <0.8 VA (0.2 W) total 0.9 VA (0.4 W) total 1.6 VA (0.7 W) total 0.9 VA (0.4 W) total
circuits de tension
Consommation des 0.02 W à 230 V AC et Ib 0.02 W à 230 V AC et Ib 0.014 VA (0.014 W) à 0.07 W à 230 V AC et Ib 0.007 VA (0.007 W) à
circuits de courants 230 V AC et Ib 230 V AC et Ib
Courant de base Ib 5 A 5 A 5 A – –
Courant nominal In – – – 1 A 1 A
Courant de transition Itr 0.5 A 0.5 A 0.5 A 0.05 A 0.05 A
Courant minimum Imin 0.25 A 0.25 A 0.25 A 0.02 A 0.02 A
Courant de démarrage < 20 mA < 20 mA < 20 mA < 1 mA < 1 mA
Section des câbles 0.5…10 mm² 0.5…10 mm² 1…25 mm² 0.5…10 mm² 0.5…10 mm²
Couple recommandé 0.8 Nm 0.8 Nm 3 Nm 1.5 Nm 1.5 Nm
Fréquence 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 %
Température d'utilisation -25…+70 °C -25…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C
Température de stockage -25…+85 °C -25…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C
Dimensions L x H x P 17.5 x 111 x 65 mm 54 x 122 x 65 mm 35 x 97 x 65 mm 70 x 97 x 65 mm 70 x 97 x 65 mm
Nombre de modules DIN 1 3 2 4 4
